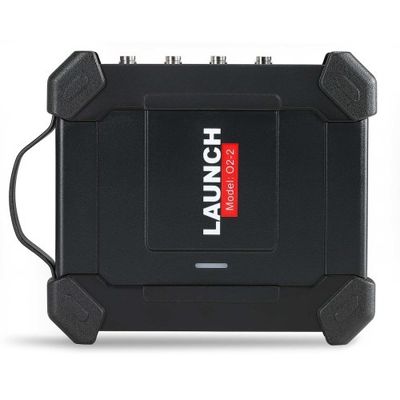

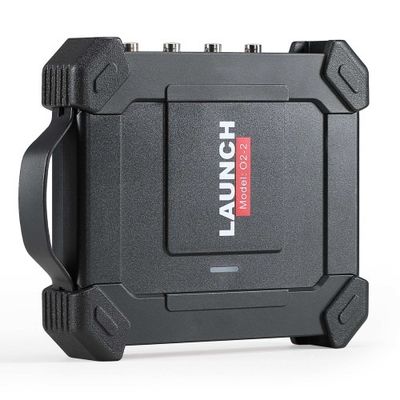

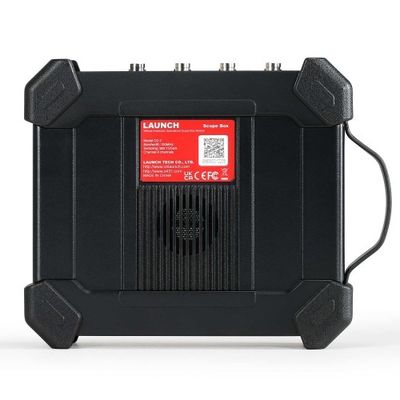

LAUNCH X431 O2-2 Scope Box Oszilloskop 4 Kanäle 100MHz USB DC Automotive Oszilloskope Arbeiten mit PRO3S+ V5.0/PAD V/PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Herkunftsort China
Markenname LAUNCH X431 O2-2 Scope Box
Modellnummer LAUNCH X431 O2-2 Scope Box
Min Bestellmenge 1
Preis $550
Verpackung Informationen 44*38*14cm /4,9Kg
Lieferzeit 1 Arbeitstag
Zahlungsbedingungen T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 1000

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Modellname LAUNCH X431 O2-2 Scope Box Ursprung Festlandchina
Qualität Überlegen Bandbreite 100 MHz
Anstiegszeit ≤3,5 ns (typisch) Höchstmengen der Probenahme 1 Gbps (für vier Kanäle)
Eingangswiderstand 1MΩ±1,5%
Hervorheben

Autoschallkopf

,

4 Kanäle 100 MHz-Oszilloskop

,

Starten Sie das X431 100-MHz-Oszilloskop.
Hinterlass eine Nachricht
Produkt-Beschreibung

Beschreibung des Produkts

Mit dem Launch O2-2 Scope Box kann der Benutzer eine bestimmte Wellenform erfassen, was den Prozess im Vergleich zu anderen Scopes um 70% effizienter macht.Es verfügt über die Fähigkeit zur Aufzeichnung und Wiedergabe von hochauflösenden Wellenformdaten für zukünftige AnalysenDie Fähigkeit, Namen und Zeichen direkt durch Klicken auf die virtuelle Tastatur einzugeben, vereinfacht den Prozess und trägt zu einer Effizienzsteigerung von 90% bei.
Launch O2-2 Scope Box zur Lösung komplexer elektrischer Fehler

Mit einem neuen Design und einer verbesserten Hardware ist die LAUNCH O2-2 Scopebox ein vielseitiges und einfach zu bedienendes Add-On-Modul, das Fehler auf hohem Niveau an verschiedenen elektrischen Komponenten erkennen kann.zum Beispiel SensorenDurch die Integration mit den Scan-Tools der X-431-Serie über die O2-2-AnwendungEs liefert genaue und schlüssige diagnostische Fehler, die es dem Werk und dem Techniker ermöglichen, die Funktionalität ihres Scanner-Tools zu erweitern.

Integration mit Scannerwerkzeugen der X-431-Serie (z. B. X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite,X431 IMMO PLUS) über die O2-2-Anwendung für schlüssige diagnostische Ergebnisse.

Highlights:

4 Kanäle
Bandbreite 100 MHz
Automatische Konfiguration
Wellenformen mit einem Klick speichern
Messung des Cursors
Einstellungen der Wellenformparameter mit nur einem Klick
Demo-Modus
Online-Hilfe
Wellenformmathematische Operationen
23 automatische Messungen

Eigenschaften:

1ECU-Fehlerbehebung und -Diagnostik
2. Die Funktion erlaubt es, hochauflösende Wellenformdaten für zukünftige Analysen aufzuzeichnen und zurückzugeben.
3Eine besondere Wellenform, die den Prozess im Vergleich zu anderen Bereichen um 70% effizienter macht.
4. Zugriff auf 23 Varianten von automatischen Messungen, die auf einem Bildschirm für einen einfachen Wechsel angezeigt werden
5Die Möglichkeit, Namen und Zeichen direkt durch Klicken auf die virtuelle Tastatur einzugeben, vereinfacht den Prozess und trägt zu einer Effizienz von 90% bei.
6. Pufferspeicher bis zu 50M
7. Verwenden Sie die Zoom-In/Out-Funktion, um genaue Details zu überprüfen
8. Anpassbare persönliche Systemeinstellungen, die als Konfigurationsdateien für die Ansicht gespeichert werden können
9Die Selbstkalibrationsfunktion ermöglicht die Optimierung des Signalweges des Oszillosopens für eine maximale Messgenauigkeit
10. Vergrößert Wellenform-Mathematikoperationen, wie Affition, Subtraktion, Multiplikation und FFT-Funktion für eine hohe Wellenform-Analyse
11- Mehrere Fahrzeugprüfungen mit Schaltkreisen, Sensoren, Aktoren, Zündprüfungen und mehr
Mehrsprachige Benutzeroberfläche
12. USB Sunc Datenübertragung auf externe Geräte wie Laptop, Tablet usw.

Funktionen:

Unterstützt mehrere Fahrzeugvorkonfigurierte Projekttests
Unterstützt eine Vielzahl von vorgegebenen Projekttests im Automobilbereich, wie Schaltkreise, Sensoren, Aktoren, Zündtests, Kommunikationstests und Kombinationstests,und setzt für jede Prüfung verschiedene Parameter und spezifische Anschlussmethoden vor.

23 automatische Messungen
23 automatische Mess-Einstellungen werden auf einem Bildschirm angezeigt, der auf einen Blick klar ist und mit einer leichten Berührung geklickt werden kann.die Mühe zu vermeiden, die Seiten zu blättern und mehrmals zu suchen, wodurch die automatische Messung einfach und bequem zu bedienen ist.

Schnelle Auslöserquelle wechseln
Einfache und intuitive Auslöser-Einstellungen und schnelle Auslöser-Quell-Schaltmethoden machen den schwierigsten Teil der Oszilloskop-Anwendung extrem einfach.

Schnell vorgegebene Wellenformparameter mit einem Klick erstellen
Wenn Sie Wellenformen testen, können Sie die vorhandenen Einstellungen auf der aktuellen Schnittstelle mit einem Klick als Wellenform-Voreinstellungsparameter speichern.Sie können die vorgegebenen Parameter ohne wiederholte Einstellungen direkt laden.

Schnelle Speicherung von Wellenformen mit einem Klick
Schnell speichern Sie die derzeit auf dem Bildschirm angezeigte Wellenform mit einem Klick und speichern Sie sie automatisch im angegebenen Format..

Bequemer Cursorbetrieb
Einfach mit einem Klick den horizontalen und den vertikalen Cursor einschalten. Jeder Cursor kann unabhängig voneinander geschleppt werden und die Cursor-Verfolgung wird auch direkt durch einfache Highlight-Touches implementiert,Verbesserung der Gesamteffizienz um mehr als 80%.

Unterstützung des Cursors/Phasenliners ändert sich entsprechend
Wenn die Wellenform in-/ausgedehnt wird, können sich der Cursor und die Phasenskala entsprechend ändern, wobei der Messbereich unverändert bleibt.

Unterstützt 2-Punkte-Touch, die Wellenform kann vertikal oder horizontal vergrößert oder vergrößert werden
Ziehen Sie horizontal oder vertikal mit 2 Punkten, um die Wellenform horizontal oder vertikal zu vergrößern.

Unterstützung der Demonstrationsfunktion
Voreinstellungen von Sinuswellenformen, um gemeinsame Funktionen ohne Verbindung eines Oszilloskops zu demonstrieren.

Unterstützt Wellenform-Mathematikoperationen
Unterstützt Addition, Subtraktion, Multiplikation und Division von zwei Wellenformen, zusätzlich zur schnellen Fourier-Transformation.

Detaillierter Vergleich zwischen Start O2-2 Scope Box und Start O2-1 Scope Box
Modell O2-1 O2-2
Kanal 4 4
Bandbreite 100 MHz 100 MHz
Aufstiegszeit ≤ 3,5 ns (typisch) ≤ 3,5 ns
Höchstmengen der Probenahme 1 Gbps (für vier Kanäle) 1 Gbps
Eintrittswiderstand 1MΩ±1,5% 1MΩ±1,5%
Speichertiefe 50M 10M
Anzahl der Probenahmebits 8 Bit 8 Bit
vertikale Genauigkeit 3% 3%
Vertikaler Zug 5mV bis 10V 5mV bis 10V
Umdrehen Unterstützung Unterstützung
Kanal gekoppelt Gleichstrom, Wechselstrom Gleichstrom, Wechselstrom
Zeitbasisgerät 5n~1k 1ns-1ks
Genauigkeit der Zeitbasis 20 ppm 20 ppm
Probenahme Normal Normal
CANBus-Decodierung CAN, LIN CAN, LIN
Auslösertyp Rand, Pulssbreite Rand, Pulssbreite
Auslösermodus Normale, automatische und einzelne SEQ Normale, automatische und einzelne SEQ
Auslöserkopplung Gleichstrom, Abstoßung von Geräuschen Gleichstrom, Abstoßung von Geräuschen
Mathematik DoppelwellenFFT DoppelwellenFFT
Anzeige YT, Zoom, Roll YT, Zoom, Roll
Rollmodus 200ms/div~1000s/div 200ms/div~1000s/div
Automatische Konfiguration Unterstützung Unterstützung
Automatische Messung 23 23
Cursor Horizontale Kurzer, vertikale Kurzer Horizontale Kurzer, vertikale Kurzer
Mit USB-Anschluss, DC-IN-Anschluss USB-Anschluss, DC-IN-Anschluss
Datenübertragungsmethode USB-Stick USB-Stick
Fahrzeugkonfigurationsmöglichkeiten Schaltkreise, Sensoren, Aktoren, Zündgeräte Schaltkreise, Sensoren, Aktoren, Zündgeräte
Betriebstemperatur 0°C bis 50°C 0°C bis 50°C
Stromversorgungsbereich USB: 5V/1A
Gleichspannung: 12V/24V		 USB: 5V/1A
Gleichspannung: 12V/24V
Vereinbarkeit Unterschiedliche Tablettenauflösungen erfordern unterschiedliche APPs Eine APP kann mit mehreren Tablet-Auflösungen kompatibel sein
Mehrfach-Touch Gesten - Nein. Unterstützt 2-Punkte-Touch, die Wellenform kann vertikal oder horizontal vergrößert oder vergrößert werden
Fahrzeugkonfiguration - Nein. Jedes Testprojekt kann eine Online-Hilfedokumentation unterstützen (die Hilfedokumentation wird nach Bedarf später zusammengestellt)
Firmware-Upgrade Manuelle Aktualisierung Unterstützung von Online-Upgrades
Auslöser Die Beobachtung der Wellenform kann während des normalen Auslöserwarten nicht erweitert werden. Kann normal während des normalen Abzugs verwendet werden.
Demo-Funktion - Nein. - Ja, das ist es.
Split-Screen - Nein. - Ja, das ist es.
Stichprobenquote Einzelkanal 1G/s, mehr als 2 Kanäle nur 250M/s Einkanal 1G/s, 2kanal 500M/s, mehrkanal 250M/s
Startzeit 2-3S ca. 16s
Stromverbrauch etwa 6W etwa 7,5 W

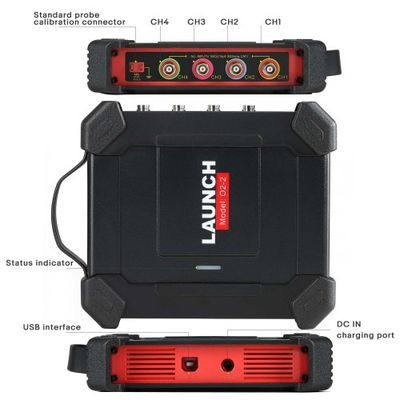

Wie verbinden wir die Kabel?

Verschiedene Anwendungsszenarien erfordern unterschiedliche Anschlussmethoden (unabhängig vom Anwendungsszenario sind folgende Anschlüsse erforderlich):

Zunächst wird die Oszilloskopbox durch das Doppel-Clip-Stromkabel angeschlossen.und das andere Ende der Fahrzeugbatterie, um Strom zu ziehen (rot ist mit dem positiven Pol verbunden, ist schwarz mit dem Negativpol verbunden).

Hinweis: * Tabletten der PADVII-Serie unterstützen eine USB-Stromversorgung.

2. Verbinden Sie das Typ-B-Terminal des USB-Kabels mit der Typ-B-Schnittstelle des Oszilloskops und verbinden Sie das andere Ende mit der USB-Schnittstelle des Diagnosegerätes.

Spezifikation:
Kanäle 4
Bandbreite 100 MHz
Zeit des Aufstiegs 3.5ns (typisch)
Genauigkeit ± 3%
Eingangsimpedanz 1M ±1,5%
Eingabetyp Ein-End-BNC-Anschluss
Eingangskopplung Gleichstrom, Wechselstrom
Überlastschutz ±200V bei einem einzigen Eingang
Zeitbasisbereiche 1ns~1ks (1 Kanal)
  1ns~1ks (2 Kanäle)
  1ns~1ks (4 Kanäle)
Vertikale Auflösung 8Bits
Pufferspeicher 10M (für 4 Kanäle)
Stromversorgungsschnittstelle USB-Anschluss, DC-IN-Anschluss
Datenaustausch über USB-Stick
Auslösermodus Normale, automatische und einzelne SEQ
Fortgeschrittene Auslöser Rand, Pulssbreite

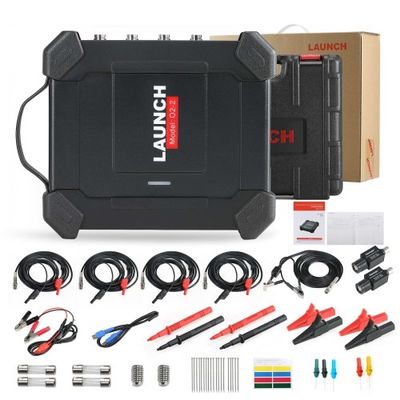

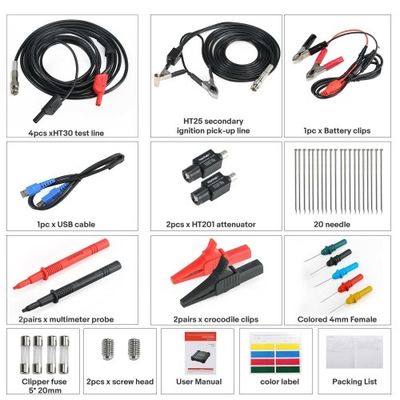

Packungsliste:

1 PC x Start O2-2 Haupteinheit
1 Stück x BNC bis 4 mm Schnittstellen-Prüfkabel
1pc x Sekundärzündungskabel
1 Stück x USB-Kabel
1pc x 20:1 Dämpfer
1 Stück x Multimetersonde
1pc x Batterieclamps
1 Stück x Piercing-Sonde-Set
2 Stück x Krokodilspangen
1 Stück x unabhängiges Zündverlängerungskabel
1pc x COP-unabhängige Zündsonde
