Launch X431 PAD V Diagnosegerät mit SmartBox 3.0: Online-Codierung Programmierung Launch GIII X-Prog 3

Start X431 PAD V 5 Automobildiagnostik-Tool Unterstützung für Codierung und Programmierung

Start X431 PAD V 5 Höhepunkte:

1. Globale Version Keine IP-Einschränkung
2. Kostenloses Online-Update für 1 Jahr. Nach 1 Jahr kostet es $ 399/Jahr
4. Echtzeit-Ferndiagnostik über WLAN
5Unterstützung der Diagnose von Nutzfahrzeugen und PKW, Unterstützung von J2534, CAN FD, DoIP
6.8 Core 2GHz CPU, 4G RAM, 64G Speicher, 10,1 Zoll voll ausgestatteter, sonnenlesbarer Bildschirm (Gorilla Glass) und IP65-Schutz.
7. Spezielle Funktionen unterstützt: Immobilizer/ Schlüssel, Injektor, Reset Bremsbluten, Reset TPMS, Electronic Throttle Relearn, Reset DPF, Reset SAS, Reset Oil, Reset Bremse, Reset BMS
8. Mehrsprachig: Englisch, Italienisch, Deutsch, Französisch, Spanisch, Portugiesisch, Polnisch, Niederländisch, Griechisch, Dänisch, Finnisch, Schwedisch, Rumänisch, Tschechisch, Ungarisch, Japanisch, Russisch, Türkisch, Arabisch, Koreanisch,Persisch und Chinesisch
9Online-Programmierung bis zum Jahr 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru
10- Holen Sie sich einen kostenlosen.Start des GIII X-Prog 3für die IMMO und die Schlüsselprogrammfunktionen.

Hinweis:
124V-Schwerlastwagen werden derzeit nicht unterstützt.
2Die Online-Programmierung kann in den USA und Spanien nicht funktionieren.

Beschreibung:

Launch X431 PAD V 5 ist das neueste, auf dem Android 7.1-System basierende, umfassende Autodiagnosetool von Launch.einschließlich der Abdeckung großer FahrzeugmodelleMit seiner neuen, fortschrittlichen Smartbox 3 ist es eine sehr schnelle und leistungsfähige Maschine.0, X-431 PAD V konnte die Fahrgast- und Schwerlastfahrzeuge (Software und Adapter sind optional) mit einem einzigen Dongle diagnostizieren.Es hat auch den integrierten J2534-Adapter, um das X-431 PAD V zu einem der leistungsstärksten Scanner auf dem Markt zu machen.. X-431 PAD V unterstützt zudem die Erweiterungsmodul-Anwendungen von LAUNCH für Oszilloskope, Sensoren, Endoskope, Multimeter und Batterieerkennung usw.

Es ist einfacher und intuitiver zu bedienen, es umfasst ein Paket von "Full"-Fahrzeugmarken (mehr als 80 Marken), mit den wichtigsten europäischen, asiatischen und amerikanischen Fahrzeugherstellern,Zusammen mit dem vollen Potenzial der LAUNCH-Diagnose-Software. Das PAD V ist mit den Kommunikationsprotokollen J2534 und ISO22900 (Pass Thru) kompatibel, so dass Sie sich mit der Website des Herstellers verbinden und unter vielen anderen Funktionen programmieren können.

Welche Vorteile hat der Start X431 PAD V?

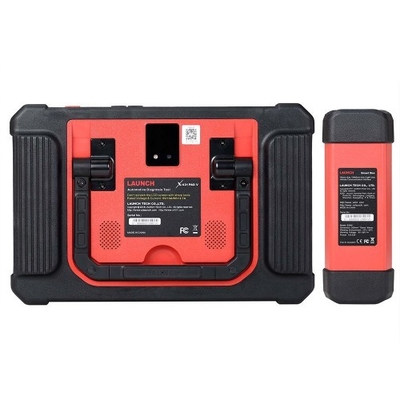

Es verfügt über eine Ladebasis, Front- / Rückkamera, Nicht-OBD-Anschlüsse und einen großen 10,1-Zoll-Touchscreen.und enthält einen 180o verstellbaren Griff auf der Rückseite mit 3 HängenpositionenDer PADV ist mit dem Schutzgrad IP65 hergestellt, der ihn vor Spritzern, Stößen und Staub schützt.

Das PAD V kann Pkw, Nutzfahrzeuge und Industriefahrzeuge diagnostizieren und ist mit DoIP-Kommunikationsprotokollen kompatibel.neue CAN-Netzwerke FD und J2534 und ISO22900 (Pass Thru) , mit der letzteren können Sie sich mit der Website des Herstellers verbinden und unter vielen anderen Funktionen programmieren.Es enthält auch das SW für Fahrzeuge mit Advanced Driving Assistance System (ADAS) und ist mit dem statischen Kalibrierzubehör X-431 ADAS Pro kompatibel..

Der Hauptunterschied zu den Modellen PRO 1 und 3 besteht darin, dass Sie verschiedene optionale Zubehörteile wie ein 4-Kanal-Oszilloskop, einen Batterietester, ein Endoskop und einen Sensorsimulator anschließen können.Seine Internetverbindung ist so groß, dass er eine unendliche Anzahl von Diensten anbietet., wie z. B. das Senden von technischen Bulletins, Telediagnosen, Online-Technische Informationen (Data LAUNCH),automatische Aktualisierungen und die Möglichkeit der Kommunikation mit anderen LAUNCH-Geräten für die Unterstützung zwischen den Werkstätten (Kooperationsfernbedienung)- Kompatibel mit Golo-Telematikgeräten.

Start X431 PAD V 5 Eigenschaften:

1. Android 7.1 angepasstes System, Qualcomm 8-Kern-Prozessor, 10,1 Zoll kapazitiver Touchscreen, unterstützt QC3.0 Schnellladung.
2. 2,4 GHz und 5 GHz Dual-Frequency Wi-Fi, die Übertragungsrate ist schneller als die vorherige Generation.
3. Kamera: Vorderseite, 8 Megapixel; Rückseite, 13 Megapixel, Anzeige I/M Bereitschaftsstatus
4Fünfte Generation Wi-Fi Technologie, theoretisch ist die Übertragungsrate 4 mal schneller als die vorherige Generation
5- breite Fahrzeugmodelldeckung, leistungsfähige Diagnosefunktionen (intelligente Diagnose, Ferndiagnose, DTC-Lese, klare DTC, Datenstrom, Aktivierungstest), genaue Diagnosedaten,und zahlreiche spezielle Funktionen;
6- brandneue industrielle Konstruktion, mit weichen Gummischalen an den vier Ecken des Produkts, um Kollisionen wirksam zu verhindern; Dämpfungsschaft, freie Einstellung von fast 180 Grad;Unterstützung von drei Aufhängungsarten, Unterstützung und normal.

Start X431 PAD V 5 Funktionen:

1. Umfassende Diagnose: Unterstützung der vollständigen Herstellung, des vollständigen Systems, der voll funktionsfähigen schnellen Diagnose, des Lesens von DTC, des klaren DTC, des Lesens von Datenstrom, des Aktivierungstests usw.
2. Intelligente Diagnose: Unterstützung der intelligenten VIN-Identifizierung und Cloud-basierter diagnostischer Datensatzabfrage, wodurch die Diagnostik intelligenter und effizienter wird.
3. Lokale Diagnose: Wenn die intelligente Diagnose in einer Umgebung ohne Netzwerk nicht verfügbar ist, wählen Sie die traditionelle Diagnose.Wählen Sie manuell die Fahrzeugmarke aus, um die Fahrzeugerkennung durchzuführen.
4Ferndiagnostik: Unterstützung der Online-Echtzeitkommunikation und des Ferndiagnostikdienstes über Text, Bild und Datei zwischen Gerät und Gerät sowie zwischen Gerät und Remote-Desktop,mit geringer Bandbreite des Netzwerks und geringer Auslastung der Systemressourcen.
5. Spezielle Funktion: Unterstützung von insgesamt 16 Spezialfunktionen, darunter Servicelampe-Rücksetzen, Gasadaptierung, Lenkwinkel-Rücksetzen, Bremspad-Rücksetzen, Reifendruck-Rücksetzen, Diebstahlschutz,Blutungen aus der Abdominoplastik, Akku-Matching, Getriebe-Lernen, Injektor-Codierung, DPF-Regeneration, Sonnendachinitialisierung, Scheinwerfer-Matching, Aufhängung-Matching und AT-Matching, EGR-Anpassung.
6. Software-Upgrade: Unterstützt ein-Klick-Upgrade des Betriebssystems, Client-Seite, Auto-Modell-Software und Firmware.
7. Diagnostisches Feedback: Für Modell-Software- und Funktionsfehler, die während der Verwendung aufgetreten sind, senden Sie das Feedback bitte unverzüglich ein.
8Mein Bericht: Siehe umfassenden Diagnosebericht, Ferndiagnosebericht und Datenstromwiedergabe.
9. Software-Setup: beinhaltet meinen Stecker, Diagnostiksteckerverbindungsmanagement, Steckeraktivierung, Firmware-Reparatur usw.
10Erweiterte Module: Unterstützung von Oszillographen, Sensoren, Batterieprüfungen, Endoskopen, Wi-Fi-Drucker usw.
11. Datenstrom lesen: Unterstützt verschiedene Datenstrom-Anzeigemodi und benutzerdefinierten Standard-Datenstrom.
12Traditionelle Diagnose: Wenn die intelligente Diagnose in einer umwelt ohne Netzwerk nicht verfügbar ist, wählen Sie traditionelle Diagnose.Wählen Sie manuell die Fahrzeugmarke aus, um die Fahrzeugerkennung durchzuführen.

Start X431 PAD V 5 Fahrzeuge unterstützt:

1. Personenfahrzeuge unterstützt:

1Australier:AUST Holden und AUST Ford
2- Asiatisch:Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3. Europäischer:Audi, Mercedes/Maybach, BMW/MINI/Rolls Royce, VW/Bentley/Bugatti, Opel/Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/Dacia, Fiat/Romeo/Abarth/Lancia, Rover, Landrover, Saab, Seat,Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4. USA:USA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5- Chinesisch:Changcheng (Große Mauer), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei... usw.
7. andere:EOBD, Demo

Spezielle Funktionen unterstützt:Immobilizer/ Schlüssel, Injektor, Rücksetzen der Bremsblutung, Rücksetzen des TPMS, Rücksetzen des elektronischen Throttles, Rücksetzen des DPF, Rücksetzen des SAS, Rücksetzen des Öls, Rücksetzen der Bremse, Rücksetzen des BMS

2. Schwerlastfahrzeuge unterstützt:

Software-Abdeckung:
Nissan (Diesel), Mitsubishi (Diesel), USA Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation,Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus,Allison-Getriebe, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Baumaschinen, CREDO Heavy Vehicle, Detroit Engine, Dongfeng Commercial Vehicle, Dongfeng Yufeng,Doosan-Motor, Freightliner Heavy Duty Truck, Full Diesel Diagnosesoftware, Haldex ABS Heavy Duty, HD_ABS System, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Heavy Truck Presentation Software, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus,Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, Yang Chai Motor

Leistungsstarke Spezialfunktionen:Komponentenwechsel, Zylinderkompressionstest, Injektor-Austriebstest, DPF-Regeneration, Kommunikation mit ABS und Getriebe von Bendix, Wabco und Allison,Fernkommunikationsfunktion von Technik zu Technik.

Erweiterung Optionale Module:

1. Oszilloskop und Zündanalysator
2. Endoskop
3Batterieprüfer
4- Das Scope-Box.
5- Sensorbox: Sensor-Tester und Simulator + Multimeter.
6- Zubehör für statische Kalibrierung X-431 ADAS Pro.
7- Daten- und Technikinformationen.
8Zusätzliches Zubehör: Möbel für Stabilisator und Diagnose MB 90 und MB 80.

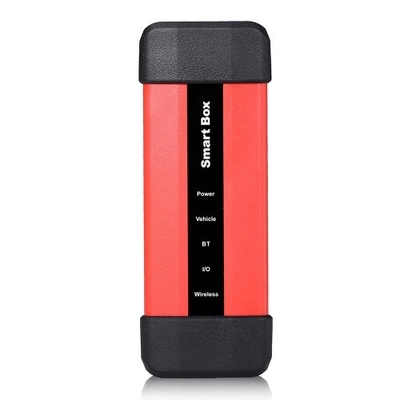

Smartbox 3.0-J2534 Bedienungsanleitung

1Verbindung der Smartbox3.0

Die Smartbox 3.0 ist mit einem USB-Kabel ausgestattet.
Ein Ende der Smartbox3.0 ist mit dem USB-Kabel verbunden: ein Port des USB-Kabels ist mit der Smartbox3 verbunden.0; der andere Port ist an einen USB-Anschluss eines PCs angeschlossen; das andere Ende der Smartbox3.0 ist an den OBD-Schnittstellenbus angeschlossen und der andere Port des Busses an den OBD-Anschluss angeschlossen.


Wie installiere ich Launch X431 PAD V 5 Softwarepaket und Treiber?

2.1 Installationsschritte des Softwarepakets
2.1.1 Installationsschritte des Softwarepakets
Achtung: Bitte stellen Sie sicher, dass der PC-Benutzer Administratorrechte hat und dass Smartbox3.0 vor der Installation mit einem PC verbunden ist.
Schritt 1: Öffnen Sie "SmartBox_3.0_Setup.exe" und wählen Sie den Installationsweg nach Anweisungen
Schritt 2: Klicken Sie auf "Ändern", um den Installationsweg auszuwählen, und klicken Sie dann auf "Weiter"



Schritt 3: Klicken Sie nach Bestätigung des Installationswegs auf "Weiter"



Schritt 4: Klicken Sie auf "Next", um mit der Installation des Treibers zu beginnen. Es wird empfohlen, das Gerät vor der Installation des Treibers verbunden zu haben. Die Software wird von selbst installiert.



Schritt 5: Klicken Sie auf "Done". Treiber installiert!


Schritt 6: Klicken Sie erneut auf Fertig.


2.1.2 J2534 Ansicht der Registrierungsinformationen (vorbehalten)
Nach der Installation der Software können die entsprechenden Registrierungsinformationen von LAUNCH über J2534Dll in der Registrierung angezeigt werden.wie unten gezeigt:



Gehen Sie in die Registrierung ein und finden Sie die Registrierungsinformationen für die J2534 DLL von LAUNCH nach folgendem Pfad: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Hinweis: Es kann auf das 64-Bit-Betriebssystem zurückzuführen sein, wenn Sie die Registrierungsinformationen nicht anzeigen können.
HKEY_LOCAL_MACHINESOFTWAREow6432NodePassDurch Unterstützung.04.04
Der Screenshot ist unten gezeigt:



Wie aktualisiere ich Launch X431 PAD V 5?

Führen Sie "SmartBox Tool 3.0" auf dem Windows-Desktop aus, nachdem Sie "SmartBox_3.0_Setup" installiert haben.

3.1 Firmware-Upgrade-Funktion
SmartBox 3.0 kann über SmartBox Tool 3 aktualisiert werden.0. Bitte wählen Sie "M7 Upgrade" für das Upgrade niedrigerer Programme und "A7 Upgrade" für das Upgrade des Systems. Klicken Sie auf "Browsen" um den Pfad für das Speichern von Upgrade-Dateien auszuwählen und klicken Sie auf "Upgrade".
Hinweis: Starten Sie die Software und die SmartBox 3.0 nach Abschluss des Upgrades neu. Sie können die Version überprüfen, um zu bestätigen, ob das Upgrade erfolgreich war.

3.2 Protokollansichtfunktion
Bei Bedarf können Sie die Funktion "Logdatei schreiben" oder "Fensterdruckeinformationen" aktivieren, um den Teststatus der SmartBox 3.0 und den Prozess zu erfassen.die Funktion nicht aktivieren, wenn sie nicht notwendig ist. Die Protokolldateien werden standardmäßig unter dem Stammverzeichnis der Festplatte C gespeichert.
Schritte: Die entsprechenden J2534Log-Informationen können generiert werden, indem Sie die Option "Logdatei schreiben" anklicken, nachdem Sie in der oberen linken Ecke der Softwareoberfläche auf "Log anzeigen" geklickt haben, wie unten gezeigt:

Hinweis: Bitte starten Sie die Diagnosesoftware neu!
Anmerkung: Wenn die Protokolldrucksfunktion aktiviert ist, können die Protokolldateien sehr groß sein, da die Informationen akkumuliert geschrieben werden.wie Entwicklung und Debugging. In anderen Fällen bitte nicht aktivieren diese Funktion Option nach Belieben.
Der Standard-Speicherweg der generierten Protokolldatei "J2534Log" lautet: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, wie unten gezeigt:

Beachten Sie auch: In einigen Computersystemen haben Benutzer keine Schreibberechtigung für diesen Dateiordner, was zur erfolglosen Erstellung von Protokolldateien führt.Es ist notwendig, die Berechtigungen dieses Ordners zu ändern (Administratorrechte erforderlich), wie nachstehend dargestellt:

Klicken Sie mit der rechten Maustaste auf den Ordner "Log", wählen Sie die Option "Attribute" und finden Sie das Attribut "Security", wählen Sie den aktuellen Benutzer, klicken Sie auf "Edit", wählen Sie den entsprechenden Benutzernamen erneut,und markieren Sie alle Optionen "Zulassen" in der Berechtigungsspalte (Administratorrechte erforderlich), und klicken Sie auf "OK", um zurückzukehren.

Start X431 PAD V 5 Parameter

SmartBox 3.0 Parameter:

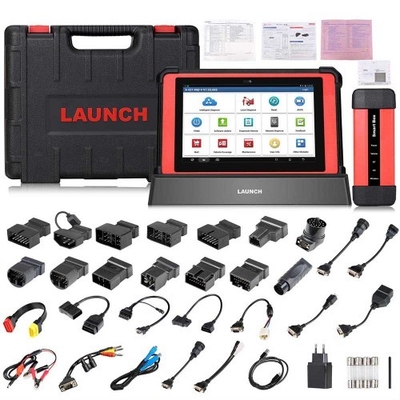

Start X431 PAD V 5 Paketliste

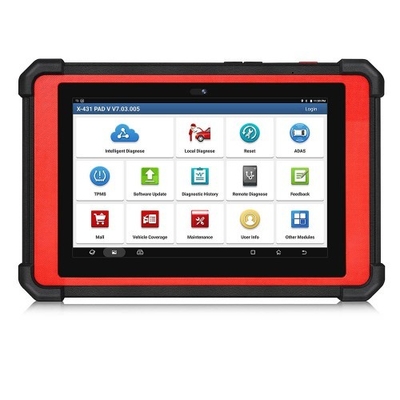

1 x X-431 PAD V Haupteinheit

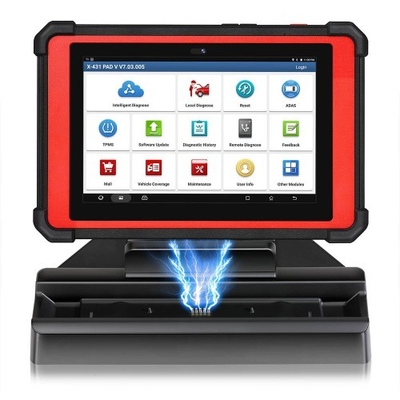

1 x X-431 PAD V Ladestation

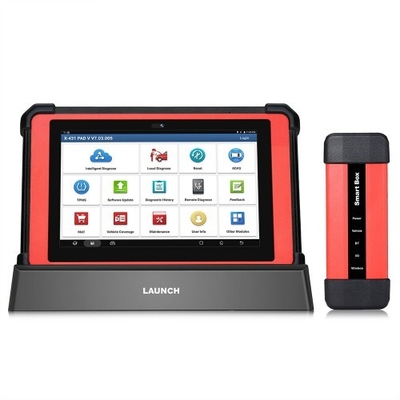

1 x Smartbox 3.0 Diagnosekonnektor
1 x Micro-USB-Kabel
1 x Kabel für Zigarettenauflühler
1 x 5 V Gleichspannungs-Ausgangs-Adatter
1 x Batterie-Klemmkabel
1 x OBD-II-Verlängerungskabel
1 x Kabel für die Umwandlung von Verbindungen ohne 16-Pin-Anschluss
1 x Passwortumschlag

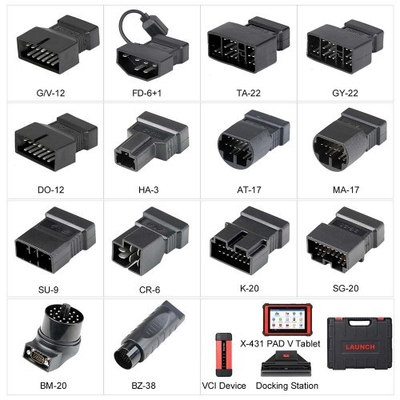

1 x Nicht-16-Pin-Anschlusssatz

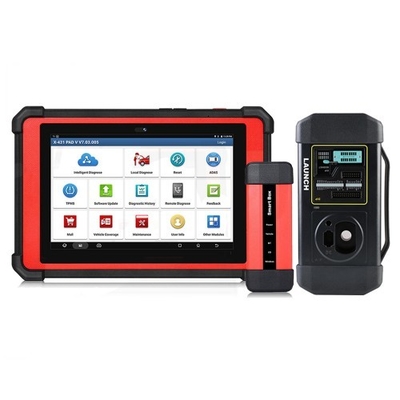

Start XPROG-3 Paketliste:

• Haupteinheit
• Stromadapter
• Hauptdiagnostisches Kabel
• Das Datenübertragungskabel der vierten Generation
• Die vierte Generation des EEPROM-Datenübertragungskabels (ohne Abbau des Armaturenbretts)
• BENCH-Moduskabel
• MCU-Wandler V1
• MCU-Wandler V2
• MCU-Kabel mit mehreren Leitungen
• EEPROM-Chip-Adapter
• Benz Infrarot-Analog-Akquisitionsschlüssel
• MCU-Kabel mit mehreren Leitungen
• EEPROM-Wandler
• Benutzerhandbuch
