2025 Autel Maxisys Ultra Full System Diagnostic Tool With MaxiFlash VCMI Support ECU Programming Guidance Function and Topology Module Mapping

Produktbeschreibung

100 % Original Autel Maxisys Ultra Automotive Full Systems Diagnostics Tool mit MaxiFlash VCMI

MaxiSys Ultra ist Autels ehrgeizigstes Diagnosetablet. Es verfügt über ein 12,9-Zoll-Touchscreen-Tablet mit Android 7.0 OS, das von einem Octa-Core-Prozessor (2,3 GHz Quad + 1,7 GHz Quad) angetrieben wird, einem beträchtlichen integrierten Speicher von 256 GB, die alle die neue Split-Screen-Multi-Anwendungsnavigation antreiben, um Diagnoseanleitungen bereitzustellen und Komponenten zu testen, um Reparaturen zu bestätigen. In Kombination mit dem dynamischen Topologie-Modul-Mapping, erweiterten AutoSCAN-Funktionen und erweiterten Diagnoseoptionen. Der neue MaxiFlash VCMI fungiert als 4-Kanal-Oszilloskop, Wellenformgenerator, Multimeter und CAN-BUS-Tester. Die praktische Dockingstation sorgt dafür, dass Sie immer die Leistung zum Scannen haben.



Autel Maxisys Ultra Highlights:

1. Keine IP-Einschränkung
2. Aktualisierte Version von MK908P/ MS908P/ Elite/ MS909/ MS919:All-in-One-Umfassender Scanner für große Reparaturwerkstätten
3. Ein Jahr kostenloses Online-Updateauf der offiziellen Autel-Website
4. Unterstützung neuer VCI-Protokolle:D-PDU, DoIP/ CAN FD, Mega CAN
5. Erweiterte VCMI 5-in-1-Gerät:VCI, OSZILLOSKOP, MULTIMETER, WELLENFORMGENERATOR, CAN BUS CHECK
6. Bietet die neueste OE-Level-Abdeckungfür mehr als 80 US-amerikanische, asiatische und europäische Fahrzeuge, einschließlich Supersportwagen
7. Außergewöhnliche OE-Level-Funktionalität von umfassenden OBDII-Diagnosen und -Services bis hin zu erweiterter ECU-Codierung und -Programmierung
8. Sicherer Gateway-Zugang:Autorisierter FCA SGM-Zugang mit AutoAuth-Konto
9. Split-Screen-Multi-Anwendungsnavigation mit superschneller Laufgeschwindigkeit, wodurch Ihre Arbeitseffizienz erheblich verbessert wird

Das Autel MaxiSys Ultra Mechaniker-Werkzeug kann alle Systeme diagnostizieren, einschließlich Motor, Getriebe, Bremsen, Lenkung, Federung, Elektrik und andere Komponenten, die zusammenarbeiten, um den Fahrzeugbetrieb korrekt zu gewährleisten. Im Vergleich zur Verwendung spezieller OE-Hersteller-Scan-Tools sparen Sie mit dem Autel MaxiSys Ultra Auto-Scanner viel Geld und Aufwand, da:

• Bessere Kompatibilität: Dieses Mechaniker-Werkzeug kann eine Kommunikationsbrücke zu 99 % der zugänglichen Computer und Module von OBD2-Autos aufbauen. Sie benötigen nicht das spezielle professionelle Auto-Scan-Tool, das nur Scans auf begrenzten Systemen durchführen kann.
• Erweiterte Funktionen: Dieses Diagnose-Scan-Tool für alle Fahrzeuge bietet erweiterte Funktionen wie bidirektionale Steuerung, Lesen/Löschen von DTCs, Anzeige grafischer Live-Daten (können zusammengeführt werden) für Ihre tägliche Reparatur- und Wartungsarbeit und sogar Codierungs-/Programmierfunktionen zur Bewältigung komplexerer Reparaturen.
• Benutzerfreundlichere Oberfläche: Das Menülayout gehört zu den übersichtlichsten der Diagnosewerkzeuge für Automobilscanner auf dem Markt. Während die OE-Händler-Diagnosewerkzeuge komplex sein können und eine spezielle Schulung erfordern.
• Kostengünstiger: Sie können das gleiche Maß an Diagnosefähigkeiten wie OE-Hersteller-Diagnosewerkzeuge zu geringeren Kosten erhalten.

Bidirektionale Steuerung: Erleben Sie Hochgeschwindigkeitsdiagnostik

Suchen Sie nach einer einfachen Möglichkeit, den Zustand Ihres Fahrzeugs zu beurteilen? Mit diesem bidirektionalen OBDII-Bordcomputer können Sie den Befehl direkt senden, um die Relais, Spulen, Magnetventile, Aktuatoren Ihres Fahrzeugs zu aktivieren, und eine Antwort erhalten, um zu sehen, ob sie ordnungsgemäß funktionieren. Auf diese Weise müssen Sie keine zeitraubende Arbeit verrichten und können fehlerhafte Autoteile schnell lokalisieren.

• Zum Beispiel: „Kühlerlüfter einschalten - Drosselklappe modulieren - Fenster öffnen/schließen - Spiegel betätigen - Injektor-Buzzer testen - Innen-/Außenbeleuchtung einschalten und Hupe betätigen - Injektor testen - ACC-Spurhalteassistent (LKAS) ausschalten - vordere und hintere Seiten-ACM-Magnetspule ein-/ausschalten - Kraftstoffpumpe ein-/ausschalten - Klimaanlage zyklisch betreiben - Kupplung ein-/ausschalten - linke Kupplung elektromagnetische Spule testen - Beschleunigungsvorrichtung testen - Öldruckregelung testen - dynamische Kamera ausrichten - Fahrzeugniveauposition kalibrieren - Bremsvakuum pumpen - Einlass- und Auslassventil testen - Bremsen öffnen testen - Raddrehzahlsensor versorgen - Feststellbremse testen und mehr.“
• Es ist mit den meisten Fahrzeugmodellen auf dem Markt kompatibel, aber das Menü variiert je nach Marke/Modell/Baujahr.

40+ Reset-Service

Mit der One-Stop-Intelligent Diagnostics bietet der Autel Scanner MaxiSys Ultra Technikern eine Schritt-für-Schritt-Reparaturanleitung. Es bietet mehrere Reparaturanleitungsoptionen: Technisches Service-Bulletin, DTC-Analyse, Reparaturhilfe, Reparaturtipps, Komponentenmessung und relevante Fälle, wodurch Ihre Arbeit um 200 % einfacher als je zuvor wird. Außerdem verfügt es über 40+ Servicefunktionen, um alle Anforderungen zu erfüllen und Ihnen zu helfen, mehr Geschäfte zu gewinnen.

Ölrückstellung, EPB, BMS, ABS-Entlüftung, TPMS, Airbag-Rückstellung, DPF-Reg., IMMO-Service, Injektor-Codierung, SAS-Kalibrierung, Federungskalibrierung, Drosselklappenanpassung, ABS/SRS, Getriebeeinlernung, Schiebedachinitialisierung, Sitze-Kalibrierung, Sprachänderung, Scheinwerferanpassung, A/F-Einstellung, WIN DR Roof, Kilometerzähler, CHG Reifengröße, Zylinder, Aufladung, Limit, Getriebeanpassung.

Neutralgangposition-Einlernen, Drehmomentsensor-Einstellung, Signalprüfung, Gierratensensor (YRS)-Einlernen, Kupplungspedalposition-Einlernen, Zylinderleistungsbilanz, Komponentenanpassung, Stopp/Start-Rückstellung, Transportmodus, Auto-Türverriegelung usw.

• Ölrückstellung, um die Ölsignalleuchte für das Motoröllebensdauersystem zurückzusetzen; EPB-Rückstellung, um die Bremsbeläge nach dem Austausch der Bremsbeläge zurückzusetzen.
• ABS-Entlüftung, um verschiedene bidirektionale Tests des Antiblockiersystems durchzuführen;
• Injektor-Codierung, um den neuen Code nach dem Austausch des Injektors in die ECU zu schreiben.
• Federungskalibrierung, um die Höhe des Fahrzeugs einzustellen; SAS-Kalibrierung, um den Lenkwinkel nach dem Austausch zu kalibrieren.
• Diebstahlschutz-Anpassung, um den verlorenen Schlüssel zu deaktivieren und die Daten des neuen Schlüssels zur Sicherheit hinzuzufügen.
• BMS-Rückstellung, um einen Rücksetzvorgang an der Überwachungseinheit der Fahrzeugbatterie durchzuführen.
• Reifendruckrückstellung, um die Reifensensor-IDs nachzuschlagen, den Reifendruck zurückzusetzen und die Reifendruck-MIL auszuschalten.
• DPF-Rückstellung, um DPF-bezogene Codes abzurufen/zu löschen und die DPF-Leuchte zurückzusetzen.
• Drosselklappenanpassung, um die Grundeinstellungen für Drosselklappenaktuatoren vorzunehmen.
• Getriebeanpassung, um eine komfortablere und idealere Schaltqualität zu erzielen.
• WIN DR ROOF, Sitze, Kilometerzähler, Sprachänderung, Scheinwerfer, CHG Reifengröße, TEC-Einlernen, Zylinder, Getriebeanpassung, Airbag-Rückstellung usw. und wachsen noch.

ECU-Programmierung & Codierung

Autel MaxiSys Ultra kann mehr Fahrzeuge programmieren und codieren, um die Fahrzeugsteuermodule neu zu flashen, ECUs zu ersetzen, Software zu aktualisieren usw. Inzwischen unterstützt es die Online-Programmierung und -Codierung für BMW (F & G-Chassis) und die Online-Programmierung für neue Chassis von Benz. Mit über 10 Kernfunktionen (aktiver Test/geführte Funktionen/Personalisierung/Modifikationen/etc.) in einem bietet Autel Ultra Technikern maximalen Komfort und schnelle Diagnostik.

A. Codierung - auch bekannt als Teach-in-Programm oder Komponentenanpassung, wird verwendet, um adaptive Daten für Fahrzeugsteuermodule nach Reparaturen oder dem Austausch von Fahrzeugteilen neu zu programmieren.
B. Programmierung - lädt die neueste Softwareversion aus der Online-Serverdatenbank über den Internetzugang herunter (dieser Vorgang erfolgt automatisch, wenn das Tablet mit dem Internet verbunden ist, sodass Sie nicht selbst nach Software-Updates suchen müssen) und programmiert die neueste Version in die ECU des Fahrzeugs.

Autel MaxiSys Ultra mit VCMI kann Ihnen helfen, alle oben genannten Probleme zu lösen. Mit den Protokollen D-PDU, SAE J2534 & RP1210 bietet das Auto-Scan-Tool Maxisys Ultra Diagnose, Codierung und Programmierung für mehr Personen- und Nutzfahrzeuge, viel fortschrittlicher als J2534-Programmierwerkzeuge.

• Online-ECU-Programmierung und -Codierung ohne spezielle Anschlüsse für BMW (F & G-Chassis);
• Online-ECU-Programmierung für neue Chassis von Benz (204, 212, 207, 463 usw.); Online-SCN für Benz (222, 212, 204, 205 usw.);
• Online-ECU-Codierung für Volkswagen, Audi, Porsche, Renault usw.
• ECU-Programmierung und -Codierung für GM, Ford, Chrysler, Volvo, Land Rover, Jaguar usw.
• Das VCMI-Modul unterstützt auch verschiedene gängige Fahrzeugbusprotokolle, z. B.: KPW, CAN, CAN-FD, DoIP usw. In Bezug auf CAN-FD ist seine Übertragungsgeschwindigkeit 14-mal schneller als CAN.

Schnelleres Scannen

1). NEUE Topologie-Modulliste CAN BUS Tree
* Farbcodiertes Modulstatus-Mapping auf einer einzigen Seite
2). Erweiterte DTC-geführte AutoScan-Modulliste
* Überprüfen Sie Modul-DTCs von AutoScan mit größerem Detail
3). VIN scannen NEUE Funktion - Barcode- oder Texterkennung
* Fahrzeug-ID einfach per Kamera scannen, um sie zu identifizieren

Sicherer Gateway-Zugang

Einfachere automatische Scan-Tool-Authentifizierung
* Autorisierte OEM-Zugangskonto-Registrierung
* Bestätigung der kompatiblen Diagnoseplattform
* Genehmigte Anmeldeinformationen in der Maxisys-Software gespeichert
* Sofortiger autorisierter sicherer Gateway-Zugang
* Verwaltung der Nutzung des registrierten Kontos



Wie sich das Autel Ultra vom Maxisys Elite und MS908S/ Pro unterscheidet:

1. Android 7.0
2. Mit mehr Speicher: 256 GB Speicher
3. Mit größerem Bildschirm: 12,9-Zoll-Touchscreen
4. Mit MaxiFlash VCMI-Schnittstelle: Mit dem aktualisierten J2534 VCI, einschließlich Oszilloskop, Wellenformgenerator, Multimeter, CanBUS-Tester
5. Topologie M Modulliste CAN BUS Tree
6. Split-Screen-Ansicht zum Anzeigen von zwei verschiedenen Funktionen
7. Mit schnellerem Prozessor
8. Enthält keine Dockingstation
9. Enthält keine frühen OBD-II-Adapter!



Produktdarstellung:

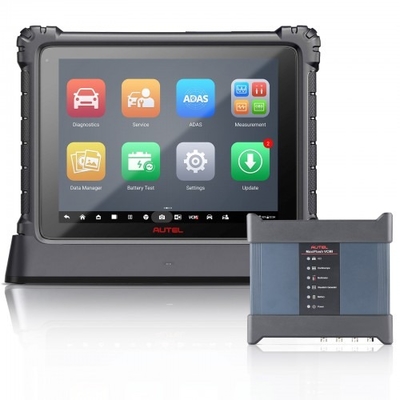

Das Autel MaxiSys Ultra ist eine Multi-Plattform-Diagnoselösung, die aus einem leistungsstarken 12,9-Zoll-TFT-LCD-Touchscreen-Tablet auf Android-Basis, einer VCMI-Kommunikations- und Diagnosemesseinheit sowie Anweisungen und Expertenrat auf dem Tool und in der Cloud besteht. Als Diagnose- und Informationssystem zeigt MaxiSys Ultra nicht nur die relevanten Reparaturen an, die von erfahrenen Branchenexperten gesammelt wurden, sondern bietet auch eine Schritt-für-Schritt-Anleitung, um sicherzustellen, dass die Reparatur korrekt und effizient durchgeführt wird.

Das MaxiSys-System besteht aus zwei Hauptkomponenten:
* MaxiSys Tablet – der zentrale Prozessor und Monitor für das System.
* MaxiFlash VCMI - Fahrzeugkommunikations- und Messschnittstelle
Dieses Handbuch beschreibt die Konstruktion und den Betrieb dieser Geräte und wie sie zusammenarbeiten, um Diagnoselösungen bereitzustellen.

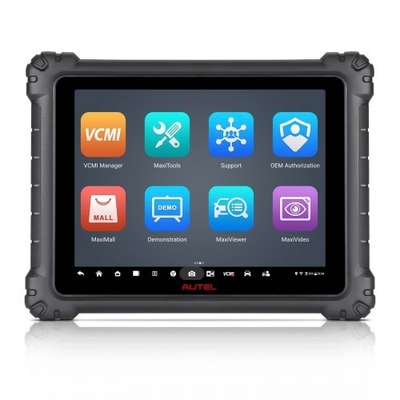

1. 12,9" TFT-LCD kapazitiver Touchscreen
2. Umgebungslichtsensor – erkennt die Umgebungshelligkeit
3. Power-LED - Einzelheiten finden Sie in Tabelle 2-1 Power LED Beschreibung
4. Frontkamera
5. Eingebautes Mikrofon

6. Dockingstation-Anschluss
7. Zusammenklappbarer Ständer – erstreckt sich von der Rückseite, um eine freihändige Betrachtung des Tablets zu ermöglichen
8. Lautsprecher
9. Rückkamera
10. Kamera-Blitz

11. Mini-USB-Anschluss – kann nicht gleichzeitig mit dem USB-Anschluss verwendet werden
12. USB-Anschluss
13. USB-Anschluss
14. Mini-SD-Kartensteckplatz
15. HDMI-Anschluss (High-Definition Multimedia Interface)
16. Kopfhöreranschluss
17. DC-Stromversorgungseingangsanschluss
18. Verriegelungs-/Ein-/Aus-Taste – langes Drücken zum Ein- und Ausschalten des Tablets oder kurzes Drücken zum Sperren des Bildschirms.

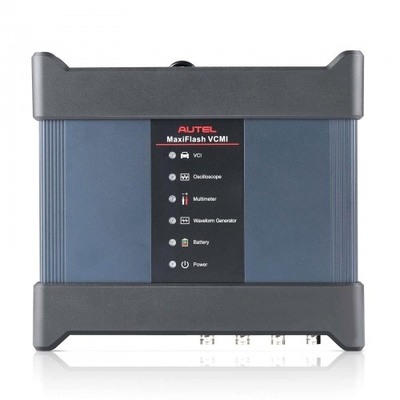

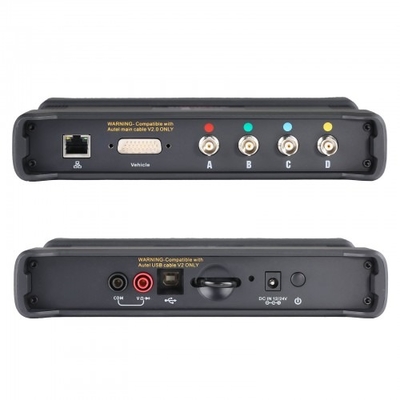

1. Multimeter-Buchsen
2. USB-Anschluss
3. Haken
4. DC-Stromversorgungseingangsanschluss
5. Ein-/Aus-Taste
6. Power-LED – Einzelheiten finden Sie in Tabelle 2-4 Power LED Beschreibung
7. Akku-LED - Einzelheiten finden Sie in Tabelle 2-5 Akku-LED Beschreibung
8. Wellenformgenerator-LED - leuchtet grün, wenn sie im Wellenformgenerator-Modus arbeitet
9. Multimeter-LED - leuchtet grün, wenn sie im Multimeter-Modus arbeitet
10. Oszilloskop-LED - blinkt grün, wenn sie im Oszilloskop-Modus arbeitet
11. Fahrzeug-LED - Einzelheiten finden Sie in Tabelle 2-6 Fahrzeug-LED Beschreibung
12. Ethernet-Anschluss
13. Fahrzeugdatenanschluss (DB26-Pin)
14. Eingangskanal A
15. Eingangskanal B
16. Eingangskanal C
17. Eingangskanal D

Autel MaxiSys Ultra Spezifikationen:

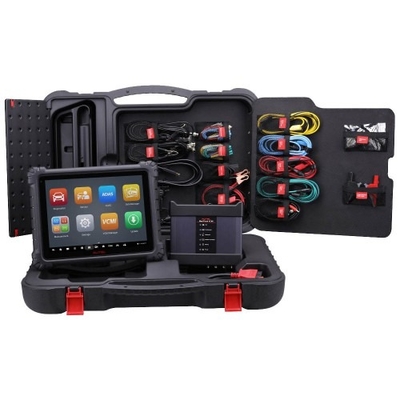

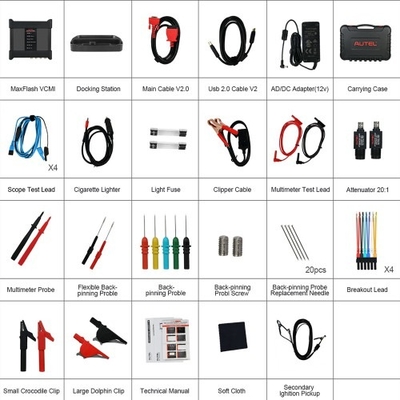

Autel MaxiSys Ultra Paketliste:

1 Stück x Haupteinheit
1 Stück x MaxiFlash VCMI
1 Stück x Hauptkabel V2.0
1 Stück x USB 2.0 Kabel V2
1 Stück x AC/DC-Adapter (12 V)
1 Stück x Zigarettenanzünder
2 Stück x Licht-Sicherung 6x30mm
1 Stück x Clipper-Kabel
4 Stück x Scope-Testleitung
2 Stück x Multimeter-Testleitung
2 Stück x Sekundärzündungs-Pickup
2 Stück x Abschwächer 20:1
1 Satz x Breakout-Leitung 4x6 Stück
2 Stück x Multimeter-Sonde
1 Satz x Flexible Back-Pinning-Sonde 2x2 Stück
1 Satz x Back-Pinning-Sonde - Rot/Grün/Blau/Gelb/Schwarz 1x5 Stück
2 Stück x Back-Pinning-Sonden-Schraube
20 Stück x Back-Pinning-Sonden-Ersatznadel
1 Satz x Kleine Krokodilklemme 2x2 Stück
1 Satz x Große Delphin-Klemme 1x2 Stück
1 Stück x Kurzanleitung
1 Stück x Packliste
1 Stück x Weiches Tuch
1 Stück x Werkzeugkasten
1 Stück x Tragetasche
