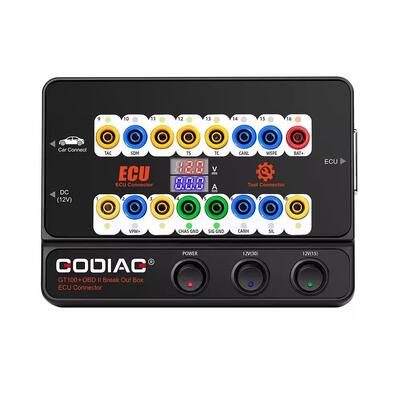

für BMW GODIAG GT100+ GT100 Pro ECU-Anschluss OBDII Breakout-Box FEM/BDC CAS4/CAS4+ Testplattform für VVDI2/IM608/K518ISE

Godeiag GT100+ GT100 Pro OBDII Breakout Box ECU-Benkverbindung mit elektronischem

• 1 Jahr Garantie.

• Bei KESS V2 und Ktag verwendet

• ECU-Verbindung + OBDII-Protokolldetektor + elektronische Stromanzeige

• Das Kabel kann verlängert werden, mit einem optionalen dedizierten Adapter

• Kompatibel mit Tools von LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI...

• Umwandlung der OBD1-Diagnoseoberfläche in die Standard-OBD2-Diagnoseoberfläche

• Für die Prüfplattform BMW-CAS4 Adapter verwendet, um festzustellen, ob die CAS4-Schlüsselprogrammierung vollkommen funktioniert oder nicht

GT100+ Pro gegen GT100

1. GT100+ fügt elektronische Stromanzeige hinzu.

2. GT100+ fügt CANBUS-Protokollkommunikation hinzu

3. Zurücksetzen des Instruments/Immobilizers, wenn alle Tasten verloren sind

GODIAG GT100+ ist eine neueste Testplattform für die OBDII-Protokollkommunikationserkennung und ECU-Wartung / Diagnose / Programmierung / Codierung.Das Gerät und das Diebstahlschutzsystem werden durch einen Kurzschluss zum Einsatz gezwungen..

GT100+ verfügt über eine Spannungs- und Stromanzeige, mit der Wartungstechniker den aktuellen Betriebszustand der ECU beurteilen können.

Es kann die Fahrzeug-OBD2-Schnittstelle in 16 Pins für die Signalerkennung und die Umwandlung des elektrischen Niveaus umwandeln.Es kann mit jedem Diagnose-Tool verbunden werden, um festzustellen, ob die Kommunikation mit dem Auto gut ist oder nicht. Es kann auch das Auto mit Strom versorgen, wenn Sie die Batterie wechseln, um zu vermeiden, dass die Fahrzeugsteuerungsmoduldaten verloren gehen, automatisch gesperrt, die Schlüssel-Fernbedienung versagt und die Fehlerleuchte leuchtet.



GODIAG GT100+ Funktions- und Betriebsanleitung

- Durch die Verbindung des Fahrzeugs und des Diagnosewerkzeugs über OBDII zeigt die LED des Godiag GT100+ an, ob die OBDII-Diagnoseoberfläche eine gute Kommunikation mit dem Fahrzeug hat.
- Überwachung der Spannung der OBDII-Schnittstelle des Fahrzeugs und Anzeige in Echtzeit.Bitte stoppen Sie die Diagnose und Programmierung, um zu vermeiden, dass das Fahrzeug nicht starten kann/Datenverlust/Modul gesperrt ist..


Indikator Bedeutung:

1) Wird verwendet, um zu prüfen, ob das Diagnose- / Programmier- / Codierungstool Kommunikationssignale senden kann.


2) ECU-Anschluss: Anschluss eines einzelnen Moduls

GODIAG GT100+, verbunden mit einem einzelnen ECU-Modul, ist für den Benutzer bequem, um die Diagnose und Programmierung mit einem einzigen Modul durchzuführen.

3) GT100+ Programmschlüssel für VW, für Porsche, für Mitsubishi etc. mit allen Schlüsseln verloren - aktivieren Sie das Instrument oder das Immobilisierungsmodul.

A. Zur Programmierung für VW 4. Generation / 5. Generation Verloren alle Schlüssel (z. B.: neue A6L Touareg A4 Q5 A7), bitte verwenden Sie GT100 + zu Kurzschluss Bananenanschluss PIN 16----PIN 1 auf dem Armaturenbrett beleuchtet,Einige Fahrzeug-Dashboards werden nicht beleuchtet, aber Daten können auch gesammelt werden, zum Beispiel: A6L Q7.
B. Um die Motoren-ECU für Toyota zu ersetzen oder um einen Schlüsselprogrammierer zu verwenden, um für Toyota zu programmieren, wenn alle Schlüssel verloren sind, muss er kurzschließen PIN13-PIN4
C. Um Mitsubishi-Schlüssel mit allen verlorenen Schlüsseln zu programmieren oder OBDII zu setzen, wenn alle Fernschlüssel verloren sind, bitte kurzschließen PIN1-PIN4.
D. Um einen Porsche Cayenne-Schlüssel zu programmieren, wenn alle Schlüssel verloren sind, oder wenn alle Fernschlüssel verloren sind, bitte kurzschließen PIN3-PIN7.

4) Spannungs- und Stromwertanzeige

An der Bank wird das ECU-Modul mit dem Banana-Anschluss oder der speziellen ECU-Schnittstelle db25 angeschlossen, und Godiag GT100+ zeigt den Spannungs-/Stromwert an.
Der Benutzer kann den aktuellen Zustand der ECU intuitiv sehen. Es gibt keine aktuelle Anzeige oder der tatsächliche angezeigte Strom entspricht nicht dem erwarteten Strom des Ingenieurs.Dann können Sie sofort überprüfen, ob die Verkabelung falsch istWenn die Verkabelung korrekt ist, kann er beurteilen, daß die ECU kaputt sein kann, so daß keine diagnostische Kommunikation erforderlich ist und die ECU direkt repariert werden kann.

Wenn der Strom zu hoch ist, können Sie auch feststellen, ob das Kabel falsch angeschlossen ist oder die ECU kaputt ist.



5(Siehe unten.)GT100+ Pin 1, 9, 3, 11 12, 13, 8 [entsprechend dem gelben Bananenanschluss auf der Maschine], diese nicht-standardmäßigen obd2-Protokollschnittstellen können CAN BUS oder K-Line-Kommunikationsprotokolle anzeigen.GT100+ kann nur das Protokoll K-Line PWM VPW+ KWP 2000 anzeigen. GT100 wird CANBUS K-Line Pwm Vpw + KWP 2000 Protokoll Kommunikation anzeigen.

6(Siehe unten.)Schnell mit einer einzelnen ECU auf der Bank kommunizieren, indem sie sich mit dem ECU-Diagnose-/Programmierwerkzeug verbinden.auch das Risiko eines Datenverlustes in anderen Modulen bei direkter Prüfung am Fahrzeug zu vermeiden.]



7) Verbindung von mehreren Fahrzeug-ECU-Modulen. [Ziel ist es, das Problem von Ingenieuren und Technikern zu lösen, die während der Programmierung eines Moduls mehrere ECUs anschließen müssen, z. B. die Verbindung zu mehreren ECU-Modulen für die Schlüsselprogrammierung]



8.) Ersetzen Sie die Hilfsversorgung für die Batterie[Da bei einigen Fahrzeugen beim Abbau der Batterie Fehler oder fehlende Daten der Fernbedienung vorliegen, wird die Batterie nicht mehr in Betrieb genommen.Die zusätzliche Stromversorgung zielt darauf ab, das Fahrzeug durch GT100+ mit Strom zu versorgen, bevor die Batterie ersetzt wird, um die Stromversorgung des Fahrzeugs aufrechtzuerhalten.Es gewährleistet, daß die ECU des Fahrzeugs während des Austauschs der Batterie mit Strom versorgt wird.]



9(Siehe unten.)Das OBD2-Kabel des GT100+ ist bis zu 1,4 Meter lang, was das Problem löst, dass das Diagnosewerkzeugkabel nicht lang genug ist oder der Fahrzeugdiagnostikanschluss zu eng ist, um verbunden zu werden.Bitte verbinden Sie zuerst GT100+, schalten Sie den Stromschalter ein und Sie sehen die Spannung auf dem Bildschirm, die sagen kann, ob die Stromversorgung des Fahrzeugs normal ist.[Die das Risiko einer Verbrennung des Diagnose- und Programmierwerkzeugs durch den modifizierten OBD2-Anschluss des Fahrzeugs vermeiden]



10(Siehe unten.)Für alte OBD1-Fahrzeuge oder spezielle Diagnoseanschlüsse müssen Sie GT100+ über den Bananenstecker und den DB25-Sprung anschließen.Der OBD1-Diagnoseanschluss oder der spezielle Diagnoseanschluss kann auf den Standard-OBD2-Diagnoseanschluss übertragen werden.

11(Siehe unten.)GT100+ wird den OBD1-Anschluss eines Speziallastkraftwagens nach dem Protokoll in den Standard-OBD2-Diagnoseanschluss umwandeln.



12) fürBMW CAS4/CAS4+Programmierungstestplattform, wird verwendet, um zu prüfen, ob der programmierte Schlüssel normal mit CAS4 funktioniert



13) fürBMW FEM/BDC-Programmierungstestplattform




14Weitere Steckverbinder und dedizierte Module sind in der Entwicklung, bitte warten...



Hardwareverbindungsdiagramm:



Godeiag GT100+ Parameter

Das Paket beinhaltet:

1 PC x GT100+ Gastgeber
1 PC xOBD 2-in-1-Verlängerungskabel
1 Stück xFarbiges Kabel
1pc xStromversorgung 12V
1 pc xWiderstand 120 Ohm
6 Stück xBanana-Plug
24 Stück xWire Zubehör, Dupont 2,54 mm Stecker weibliche Nadeln
