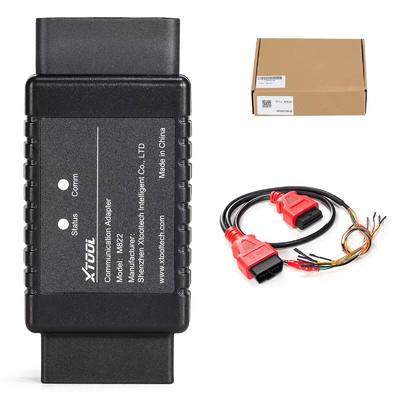

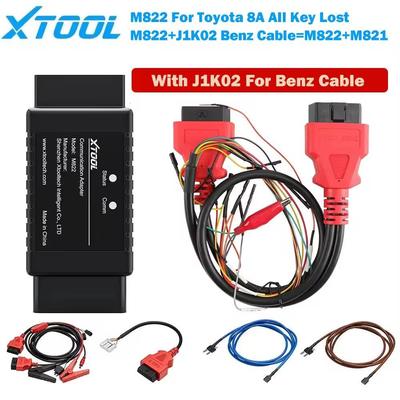

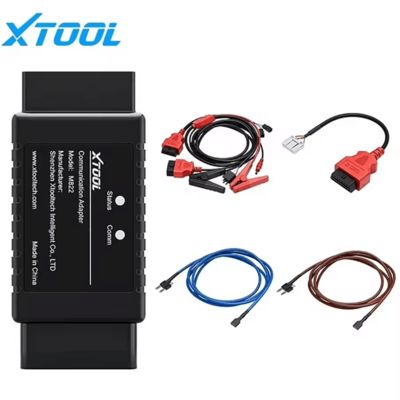

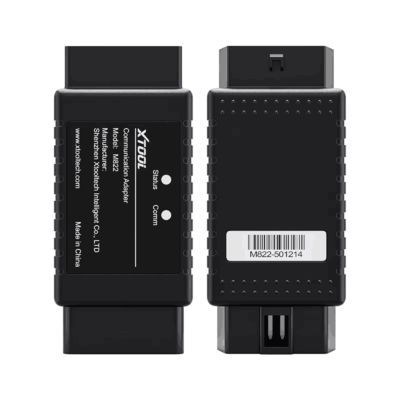

XTOOL M822 Schlüsselprogrammadapter für Toyota 8A und Mercedes-Benz Alle Schlüssel verloren Arbeitet mit XTOOL X100 PAD3 X100 MAX und KC501 Programmierer

Produktbeschreibung

XTOOL M822 Adapter Key Programmer für Toyota 8A/Mercedes-Benz Alle Schlüssel verloren Funktioniert mit XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Mit M822 TOYOTA Adapter können Sie bis zu 65% der Berechnungszeit bei diesem Vorgang sparen oder sich das ständige Ein- und Ausstecken des Schlüssel-Emulators ersparen.

Benötigte Werkzeuge:

XTOOL Tablet (Beispiel X100PAD Elite XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Hauptkabel & OBD2-16-Anschluss

M822 Kommunikationsadapter

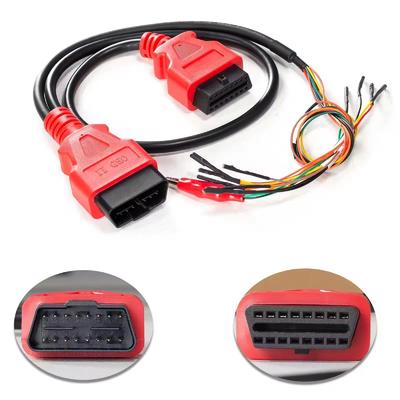

Spezifischer Toyota 8A Kabelbaum

KC100 Key Programmer

KS-1 Toyota Schlüssel-Emulator

Netzwerkverbindung

Unterstützte Modelle:

2014~2019

Für Toyota Levin
Für Corolla
Für RAV4
Für Prado
Für Land Cruiser
Für Camry
Für Highlander
Für Reiz
Für Sienna
Für Hiace
Für Hilux
Für Crown Kluger
Für Aygo mit IMMO-Box F3-F4-K6-S6

Hinweis:Dies ist nicht kompatibel mit amerikanischen Modellen mit „H“-Chip-Schlüsselblättern. Für diese Modelle verwenden Sie bitte die Reset IMMO-Funktion, die auf X100PAD3/X100PAD Elite/X100MAX unterstützt wird.

Verbindungsmethode

Verbindung über OBD:

Verbinden Sie KC100/KC501 über USB mit dem Gerät und bereiten Sie einen KS-1 vor.
Verbinden Sie das Gerät (oder die VCI-Box) mit dem M822 Adapter über das Hauptkabel.
Verbinden Sie das Toyota-Kabel über den OBD-Anschluss mit dem Auto.
Nehmen Sie die Batterieklemme aus dem Auto und verwenden Sie die Batterieklemme, um das Kabel mit der Batterie zu verbinden.
Entfernen Sie die Sicherung aus dem Sicherungskasten und stecken Sie das Kabel hinein.
Finden Sie den 12V DC-Stecker am Toyota-Kabel und verbinden Sie ihn mit dem 12V DC-Buchsenanschluss am Hauptkabel.

Hinweis:

Für verschiedene Modelle ist die Verbindungsmethode möglicherweise nicht gleich. Manchmal wird ein Verlängerungskabel benötigt, und die Sicherung kann unterschiedlich sein. Bitte überprüfen Sie die XTOOL Tablets auf detaillierte Schaltpläne, wenn Sie das Fahrzeug und den Sicherungskasten anschließen.

Verbindung auf dem Prüfstand:

Verbinden Sie KC100/KC501 über USB mit dem Gerät und bereiten Sie einen KS-1 vor.
Verbinden Sie die Wegfahrsperre mit dem Toyota-Prüfstandkabel.
Verbinden Sie das Hauptkabel und das Toyota-Prüfstandkabel über den M822 Adapter.
Verbinden Sie den 12V DC-Adapter mit dem Hauptkabel.

So führen Sie den Verlust aller Schlüssel für Toyota 8A mit M822 durch:

1. Öffnen Sie die Toyota-Software (V26.90 oder höher) und gehen Sie durch diese Menüs: Nach Typ – Alle Schlüssel verloren (8A). Danach wird dieses Menü angezeigt.
2. Wählen Sie Wegfahrsperrendaten lesen. Es weist Sie darauf hin, sich mit dem Netzwerk zu verbinden, und erklärt Ihnen dann, wie Sie sich mit dem Fahrzeug verbinden. Bitte überprüfen Sie „Schaltplan“ für detaillierte Verbindungsmethoden.
3. Nachdem Sie sich ordnungsgemäß mit dem Auto verbunden haben, klicken Sie auf „OK“, und das Gerät extrahiert die Daten von der Wegfahrsperre. Dies dauert nicht länger als 3 Minuten, also warten Sie bitte geduldig.
4. Nachdem die Daten gelesen wurden, können Sie die Datendatei benennen und im Ordner Adapter/Toyota speichern.
5. Trennen Sie nun den M822 Adapter und versetzen Sie das Fahrzeug wieder in seinen ursprünglichen Zustand.
6. Stellen Sie sicher, dass der KC100/KC501 angeschlossen ist und der KS-1 bereit ist, und das Gerät noch mit dem Netzwerk verbunden ist, und klicken Sie dann auf das Menü „8A simulierten Schlüssel generieren“ und wählen Sie die zuvor gespeicherte Datendatei aus.
7. Wählen Sie die Schlüsselposition aus. Bitte beachten Sie, dass alle Positionen eine ID enthalten, aber nur einige davon einem registrierten Schlüssel entsprechen. Normalerweise (wenn keine Schlüssel gelöscht wurden), haben die Schlüsselpositionen 1 oder 2 einen registrierten Schlüssel.
8. Verbinden Sie den KC100 oder KC501 mit dem Gerät und legen Sie den KS-1 in den Steckplatz. Der simulierte Unter-Master-Schlüssel wird generiert.
9. Überprüfen Sie nach dem Generieren des simulierten Schlüssels, ob der simulierte Schlüssel verwendet werden kann. Wenn nicht, wiederholen Sie bitte die Schritte 6-8 und denken Sie daran, die Schlüsselposition zu ändern. Um den simulierten Schlüssel zu überprüfen, nehmen Sie den Chip aus dem unprogrammierten Schlüssel, halten Sie den KS-1 in die Nähe des Zündschalters, stecken Sie den Schlüssel ein und sehen Sie, ob das Auto gestartet werden kann. Die Wegfahrsperren-Kontrollleuchte erlischt ebenfalls.
10. Wenn der Schlüssel verwendet werden kann, gehen Sie bitte zur „OBD-Programmierfunktion“. Mit einem simulierten Unter-Master-Schlüssel ist der Rest des Vorgangs derselbe wie beim Hinzufügen eines Schlüssels. Wir empfehlen, zuerst die Anzahl der registrierten Schlüssel zu überprüfen.
Hinweis: Der simulierte KS-1 wird nicht als registrierter Schlüssel angezeigt, daher wird er nicht bei den Schlüsselnummern angezeigt.
11. Klicken Sie auf „Einen Schlüssel hinzufügen“, überprüfen Sie die Meldung, die erscheint, und halten Sie dann den KS-1 in die Nähe des Zündschalters und stecken Sie den neuen Schlüssel (ohne Chip) in den Zündschalter und schalten Sie ihn ein.
12. Wenn die Wegfahrsperren-Kontrollleuchte dauerhaft leuchtet, schalten Sie die Zündung aus, nehmen Sie den neuen Schlüssel heraus, installieren Sie den Chip im neuen Schlüssel, stecken Sie den Schlüssel in den Zündschalter. Schalten Sie die Zündung nicht ein.
13. Jetzt blinkt die Wegfahrsperren-Kontrollleuchte. Warten Sie etwa 1 Minute und sehen Sie, ob die Anzeige erlischt. Wenn die Anzeige erlischt, wurde der Schlüssel hinzugefügt und der Vorgang ist abgeschlossen. Wenn nicht, wiederholen Sie bitte die Schritte 11-13.
14. Überprüfen Sie danach erneut die Anzahl der Schlüssel und vergleichen Sie sie mit den vorherigen Ergebnissen, und sehen Sie, ob der Schlüssel im Fahrzeug registriert wurde.

Paketliste:

1 Stk. x XTOOL M822 TOYOTA Adapter
