Xtruck Y005 NOx-Sensor-Scanner für Dieselmotoren unterstützt 12V (nur mit J1939-Protokoll) und alle 24V-Sensoren

Beschreibung:Beschreibung:
Der Xtruck Y005 NOx-Sensor-Detektor wurde entwickelt, um Wartungsingenieuren von Fahrzeugen zu helfen, das Problem des CAN-Busses oder -Moduls einfach und schnell zu ermitteln.
Mit dem Xtruck Y005 NOx-Sensor-Detektor können Sie CAN-Schaltungsfehler oder Schäden am NOx-Modul schneller finden.

HauptFunktion:

1. Schnell erkennen, ob ein Problem mit der CAN-Bus-Leitung oder dem Modul vorliegt
2. Schnell erkennen, ob das Stickoxidmodul beschädigt ist
3. Wartungspersonal schnell bei der Problemerkennung unterstützen

Liste der getesteten Modelle:

Software-Update:Online-Update & Kostenlos

Garantie:1 Jahr Garantie, lebenslange Kundendienstleistungen

Wie man es benutzt?

1. EEin Ende der Haupttestleitung wird mit dem Gerät verbunden, das andere Ende mit dem Stickstoff- und Sauerstoffsensor.
2. Aufheizen des Stickstoff- und Sauerstoffsensors
3. Schließen Sie den Stickstoff- und Sauerstoffsensor an und klicken Sie auf den NOx-Sensortest, wählen Sie 24V oder 12V NOx-Sensortest
4. Wählen Sie das entsprechende Modell
5. Wenn die Verbindung hergestellt ist, klicken Sie auf die Schaltfläche “Go” und starten Sie dann den Test des Stickstoff- und Sauerstoffsensors. Nach 300 Sekunden werden die Stickstoff- und Sauerstoffkonzentration und die Sauerstoffkonzentration angezeigt. Wenn der Stickstoff- und Sauerstoffsensor beschädigt ist, meldet das Gerät den entsprechenden Fehlercode.

Bedienungsanleitung:1, Anschlussmethode zwischen Haupttestleitung und Gerät wie rechts gezeigt
2, Drücken Sie die Ein-/Aus-Taste für 3 Sekunden, um das Menü aufzurufen, wie rechts gezeigt
1) CAN-Bus-Knotensuche

Diese Funktion kann helfen, den verlorenen Knoten über die OBD-Schnittstelle zu finden, die das Gerät finden kann
auf dem CAN-Bus.Schritt 1:
Ein Ende der Haupttestleitung wird mit dem Gerät verbunden, das andere Ende mitdem Fahrzeugerkennungsanschluss OBD.Schritt 2:
Aufheizen des Stickstoff- und SauerstoffsensorsWarten Sie einige Sekunden, und das Gerät sucht automatisch nach dem fehlerfreien CAN-Modul des Fahrzeugs
2) Stickstoff- und Sauerstoffsensor-Tester

Schritt 1: Ein Ende der Haupttestleitung wird mit dem Gerät verbunden, das andere Ende mit dem Stickstoff- und Sauerstoffsensor
Schritt 2:
Aufheizen des Stickstoff- und SauerstoffsensorsHinweis: Der Stickstoff- und Sauerstoffsensor selbst muss erhitzt werden, um die Konzentration von Stickstoff und Sauerstoff und die Sauerstoffkonzentration genau zu messen. Er benötigt eine externe 24V-Stromversorgung oder die Stromversorgung der 24V-Batterie. Wenn die Standardschritte nicht befolgt werden, kann dies zu Schäden am Gerät und an Fahrzeugen führen, und das Unternehmen übernimmt keine rechtliche Haftung.
Schritt 3:
Schließen Sie den Stickstoff- und Sauerstoffsensor an und klicken Sie auf den NOx-Sensortest, wählen Sie 24V oder 12V NOx-Sensortest.Hinweis: Bitte bestätigen Sie, dass die Stromversorgung des Stickstoff- und Sauerstoffsensors 24V/12V beträgt, die falsche Auswahl beschädigt den Stickstoff- und Sauerstoffsensor.
Schritt 4: Wählen Sie das entsprechende Modell
Methode 1: Wählen Sie “automatische Identifizierungstest”, das Gerät identifiziert das Modell automatisch anhand des Stickstoff- und Sauerstoffsensors. (Diese Daten dienen nur als Referenz für das Wartungspersonal, nicht als alleiniges Kriterium für die Wartung.)
Methode 2: Wählen Sie “Manuelle Identifizierungstest” und wählen Sie manuell das entsprechende Testprogramm entsprechend den verschiedenen Arten von Stickstoff- und Sauerstoffsensoren aus
Wenn die CAN-Leitung nicht richtig angeschlossen ist oder ein Problem mit dem Stickstoff- und Sauerstoffsensor vorliegt, kann das CAN-Signal nicht gefunden werden.
Schritt 5:
Wenn die Verbindung hergestellt ist, klicken Sie auf die Schaltfläche Go und starten Sie dann den Test des Stickstoff- und Sauerstoffsensors. Nach 300 Sekunden werden die Stickstoff- und Sauerstoffkonzentration und die Sauerstoffkonzentration angezeigt. Wenn der Stickstoff- und Sauerstoffsensor beschädigt ist, meldet das Gerät den entsprechenden Fehlercode.

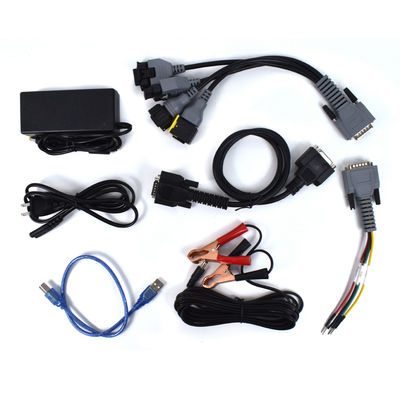

Paket beinhaltet:


1 Stück x Xtruck Y005 Haupteinheit

1 Stück x Netzteil
1 Stück x Vier-in-Eins-Stickstoff- und Sauerstoff-Testleitung
1 Stück x DB15 Haupttestleitung
1 Stück x Geräte-Update-Leitung
1 Stück x Zigarettenanzünderleitung (Stecker & Buchse)
