Xtruck Y005 NOx-Sensor-Diagnosetool LKW CAN-Diagnosescanner mit automatischer CAN-Knotenerkennung NOx-Sensor-Test für HD-LKW 24V/12V

Beschreibung:Xtruck Y005 NOx-Sensordetektor wurde entwickelt, um Wartungsingenieuren von Fahrzeugen zu helfen, das Problem des CAN-Busses oder -Moduls einfach und schnell zu ermitteln.
Mit dem Xtruck Y005 NOx-Sensordetektor können Sie CAN-Schaltkreisfehler oder Schäden am NOx-Modul schneller finden.
Hauptfunktion:

1. Schnell erkennen, ob ein Problem mit der CAN-Bus-Leitung oder dem Modul vorliegt2. Schnell erkennen, ob das Stickstoffoxidmodul beschädigt ist

3. Wartungspersonal schnell bei der Problemlösung unterstützen
Liste der getesteten Modelle:
Software-Update:

Online-Update & Kostenlos

Garantie:1 Jahr Garantie, lebenslange Kundendienstleistungen

Wie wird es verwendet?1. E

ines Ende der Haupttestleitung wird mit dem Gerät verbunden, das andere Ende mit dem Stickstoff- und Sauerstoffsensor.

2. Aufheizen des Stickstoff- und Sauerstoffsensors3. Schließen Sie den Stickstoff- und Sauerstoffsensor an und klicken Sie auf den NOx-Sensortest, wählen Sie 24V oder 12V NOx-Sensortest
4. Wählen Sie das entsprechende Modell
5. Wenn die Verbindung hergestellt ist, klicken Sie auf die Schaltfläche „Go“ und starten Sie dann den Test des Stickstoff- und Sauerstoffsensors. Nach 300 Sekunden werden die Stickstoff- und Sauerstoffkonzentration sowie die Sauerstoffkonzentration angezeigt. Wenn der Stickstoff- und Sauerstoffsensor beschädigt ist, meldet das Gerät den entsprechenden Fehlercode.
Bedienungsanleitung:
1, Anschlussmethode zwischen Haupttestleitung und Gerät wie rechts gezeigt

2, Drücken Sie die Ein-/Aus-Taste 3 Sekunden lang, um das Menü aufzurufen, wie rechts gezeigt1) CAN-Bus-Knotensuche
Diese Funktion kann helfen, den verlorenen Knoten über die OBD-Schnittstelle zu finden, die das Gerät finden kann
am CAN-Bus.

Schritt 1:
Ein Ende der Haupttestleitung wird mit dem Gerät verbunden, das andere Ende mitdem Fahrzeugerkennungsanschluss OBD.
Schritt 2:Wenn der Kabelbaum richtig angeschlossen ist, klicken Sie auf den Geräte-CAN-Knoten, um automatisch zu suchenWarten Sie einige Sekunden, und das Gerät sucht automatisch nach dem fehlerfreien CAN-Modul des Fahrzeugs
Schritt 3:Schritt 1: Ein Ende der Haupttestleitung wird mit dem Gerät verbunden, das andere Ende mit dem Stickstoff- und Sauerstoffsensor
Schritt 2:

Aufheizen des Stickstoff- und Sauerstoffsensors
Hinweis: Der Stickstoff- und Sauerstoffsensor selbst muss aufgeheizt werden, um die Stickstoff- und Sauerstoffkonzentration sowie die Sauerstoffkonzentration genau zu messen. Er benötigt eine externe 24V-Stromversorgung oder die Stromversorgung der 24V-Batterie. Wenn die Standardschritte nicht befolgt werden, kann dies zu Schäden am Gerät und an Fahrzeugen führen, und das Unternehmen übernimmt keine rechtliche Haftung.
Schritt 3:Schließen Sie den Stickstoff- und Sauerstoffsensor an und klicken Sie auf den NOx-Sensortest, wählen Sie 24V oder 12V NOx-Sensortest.
Hinweis: Bitte bestätigen Sie, dass die Stromversorgung des Stickstoff- und Sauerstoffsensors 24V/12V beträgt, die falsche Auswahl beschädigt den Stickstoff- und Sauerstoffsensor.
Schritt 4: Wählen Sie das entsprechende ModellMethode 1: Wählen Sie „automatische Identifizierungstest“, das Gerät identifiziert das Modell automatisch anhand des Stickstoff- und Sauerstoffsensors. (Diese Daten dienen nur als Referenz für das Wartungspersonal, nicht als alleiniges Kriterium für die Wartung.)
Methode 2: Wählen Sie „Manuelle Identifizierungstest“ und wählen Sie manuell das entsprechende Testprogramm entsprechend den verschiedenen Arten von Stickstoff- und Sauerstoffsensoren aus
Wenn die CAN-Leitung nicht richtig angeschlossen ist oder ein Problem mit dem Stickstoff- und Sauerstoffsensor vorliegt, kann das CAN-Signal nicht gefunden werden.
Schritt 5:
Wenn die Verbindung hergestellt ist, klicken Sie auf die Schaltfläche „Go“ und starten Sie dann den Test des Stickstoff- und Sauerstoffsensors. Nach 300 Sekunden werden die Stickstoff- und Sauerstoffkonzentration sowie die Sauerstoffkonzentration angezeigt. Wenn der Stickstoff- und Sauerstoffsensor beschädigt ist, meldet das Gerät den entsprechenden Fehlercode.

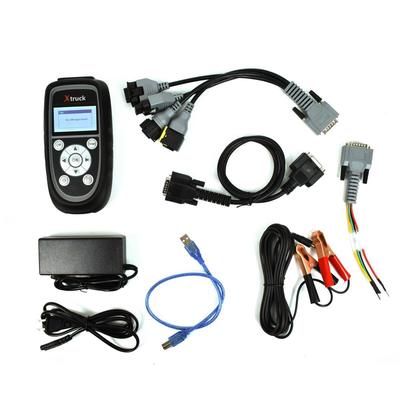

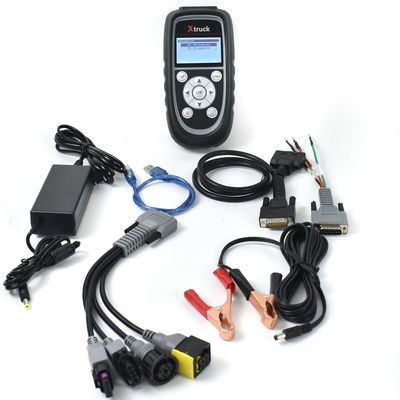

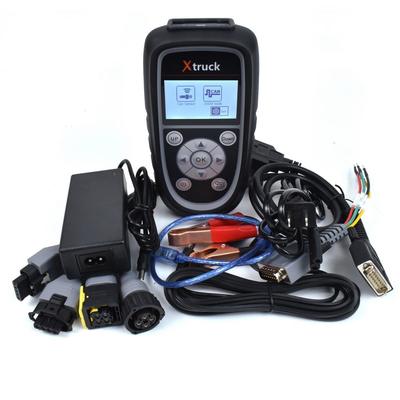

Paket beinhaltet:

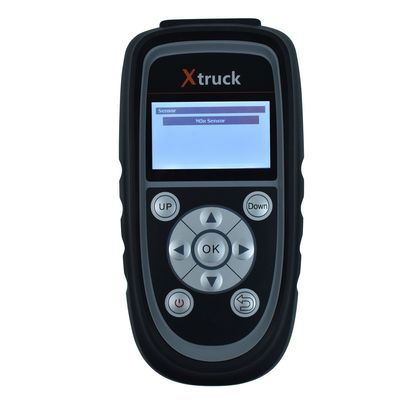

1 Stück x Xtruck Y005 Haupteinheit
1 Stück x Netzteil

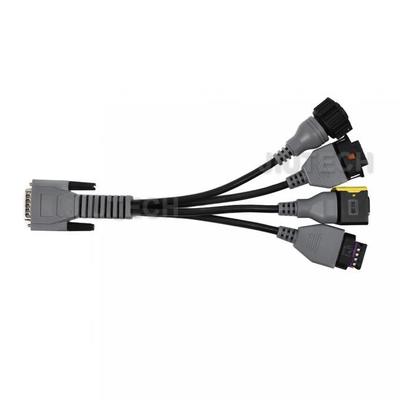

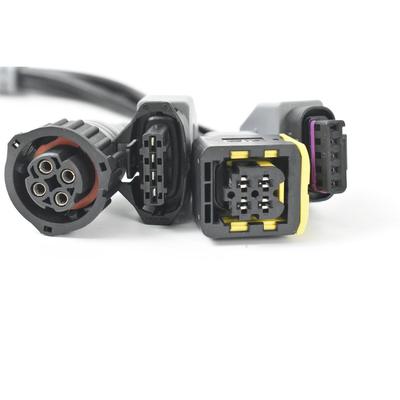

1 Stück x Vier-in-Eins-Stickstoff- und Sauerstoff-Testleitung

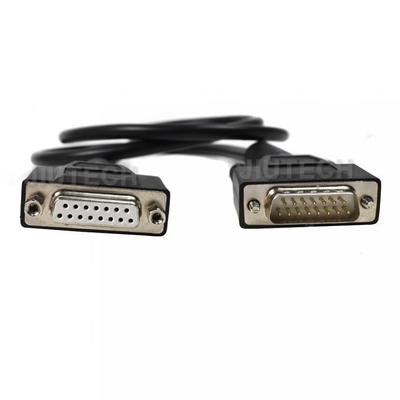

1 Stück x DB15 Haupttestleitung
1 Stück x Geräte-Update-Leitung
1 Stück x Zigarettenanzünderleitung (Stecker & Buchse)
