Xtruck Y005 12V 24V NOx Sensor Detektor CAN Knotendiagnostikwerkzeug für Lkw

AbbildungSchnitt:
Der NOx-Sensor-Detektor Xtruck Y005 ist so konzipiert, dass die Wartungstechniker des Fahrzeugs leicht und schnell das Problem des CAN-Busses oder Moduls bestimmen können.
Mit dem NOx-Sensor-Detektor Xtruck Y005 können Sie schneller Probleme mit CAN-Schaltkreisfehlern oder Beschädigungen des NOx-Moduls finden.

HauptFunktion:

1.Schnell feststellen, ob ein Problem mit der CANbus-Leitung oder dem Modul besteht
2.Schnell feststellen, ob das Stickstoffoxidmodul beschädigt ist
3.Schnell helfen Sie dem Wartungspersonal, das Problem zu ermitteln

Liste der geprüften Modelle:

Software-Aktualisierung:Online-Aktualisierung und kostenlos

Garantie:1 Jahr Garantie, lebenslange Aftersales-Services

Wie benutzt man sie?

1- Ich weiß.Ein Ende der Hauptprüfleitung ist an die Vorrichtung und das andere an den Stickstoff- und Sauerstoffsensor angeschlossen.
2. Stickstoff- und Sauerstoffsensorheizung
3. Verbinden Sie den Stickstoff- und Sauerstoffsensor und klicken Sie auf den NOx-Sensor-Test, wählen Sie 24V oder 12V NOx-Sensor-Test
4. Wählen Sie das entsprechende Modell aus
5. Wenn die Verbindung abgeschlossen ist, klicken Sie auf die Schaltfläche "Gehen" und geben Sie dann die Prüfung des Stickstoff- und Sauerstoffsensors ein.Die Stickstoff- und Sauerstoffkonzentration sowie die Sauerstoffkonzentration werden angezeigt.Wenn der Stickstoff- und Sauerstoffsensor beschädigt ist, wird die Maschine den entsprechenden Fehlercode melden.

BetriebsinstrumenteAuftragsvergabe:
1"Verbindungsmethode zwischen Hauptprüfleitung und Vorrichtung wie rechts gezeigt
2Drücken Sie 3 Sekunden lang auf die Stromversorgung, um das Menü zu betreten, wie rechts gezeigt.

1)CAN-Bus-Knotensuche
Diese Funktion kann helfen, den verlorenen Knoten durch die OBD-Schnittstelle zu finden, die das Gerät finden kannauf dem CAN-Bus.
Schritt eins:Ein Ende der Haupttestleitung ist mit der Vorrichtung verbunden, das andere Ende mit derder Fahrzeugerkennungsanschluss OBD.
Schritt 2:Wenn die Verkabelung Gurt richtig angeschlossen ist, klicken Sie auf den CAN-Knoten des Geräts automatisch zu suchen
Warten Sie ein paar Sekunden, und das Gerät wird automatisch nach dem fehlerfreien CAN-Modul des Fahrzeugs suchen

2)Stickstoff- und Sauerstoffsensor Tester
Schritt 1:Ein Ende der Hauptprüfleitung wird an das Gerät und das andere Ende an den Stickstoff- und Sauerstoffsensor angeschlossen.
Schritt 2:Heizung mit Stickstoff- und Sauerstoffsensoren
Anmerkung: Der Stickstoff- und Sauerstoffsensor selbst muss erhitzt werden, um die Konzentration von Stickstoff und Sauerstoff und Sauerstoffkonzentration genau messen zu können.oder nutzen Sie die Leistung der 24V-Batterie.Wenn die üblichen Schritte nicht befolgt werden, kann dies zu Schäden am Gerät und an den Fahrzeugen führen, und das Unternehmen trägt keine rechtliche Haftung.
Schritt 3:Anschließen Sie den Stickstoff- und Sauerstoffsensor und klicken Sie auf den NOx-Sensortest, wählen Sie 24V- oder 12V-NOx-Sensortest.
Anmerkung:Bestätigen Sie, dass die Stromversorgung des Stickstoff- und Sauerstoffsensors 24V/12V beträgt, die falsche Auswahl schädigt den Stickstoff- und Sauerstoffsensor.
Schritt 4: Wählen Sie das entsprechende Modell aus
Methode 1: Wählen Sie "Automatische Identifizierungstest", die Maschine identifiziert das Modell automatisch anhand des Stickstoff- und Sauerstoffsensors.(Diese Daten dienen nur als Referenz für das Wartungspersonal, nicht als einziges Kriterium für den Unterhalt.)
Methode 2: Wählen Sie "Handverbindungstest" aus und wählen Sie manuell das entsprechende Prüfprogramm gemäß den verschiedenen Arten von Stickstoff- und Sauerstoffsensoren aus.
Wenn die CAN-Leitung nicht ordnungsgemäß angeschlossen ist oder ein Problem mit dem Stickstoff- und Sauerstoffsensor besteht, kann das CAN-Signal nicht gefunden werden.
Schritt 5:
Wenn die Verbindung abgeschlossen ist, klicken Sie auf die Schaltfläche "Go" und geben Sie dann den Test des Stickstoff- und Sauerstoffsensors ein.Die Stickstoff- und Sauerstoffkonzentration sowie die Sauerstoffkonzentration werden angezeigt.Wenn der Stickstoff- und Sauerstoffsensor beschädigt ist, wird die Maschine den entsprechenden Fehlercode melden.

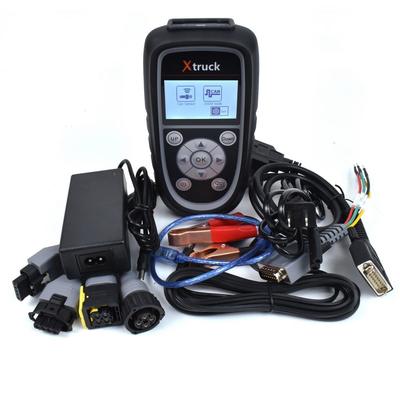

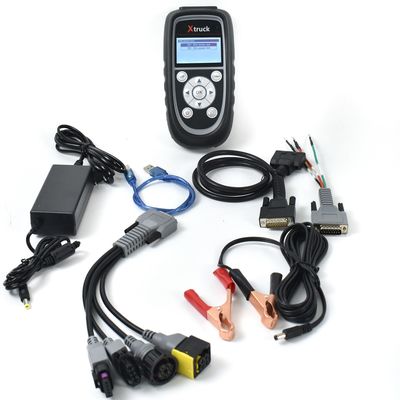

Das Paket enthält:

1pc x Xtruck Y005 Haupteinheit
1 Stück x Stromadapter
1pc x Vier in einer Stickstoff- und Sauerstofftestlinie
1pc x DB15 Haupttestleitung
1pc x Geräteaktualisierungslinie
1 Stück x Zigarettenauflöscher (Mann und Frau)
