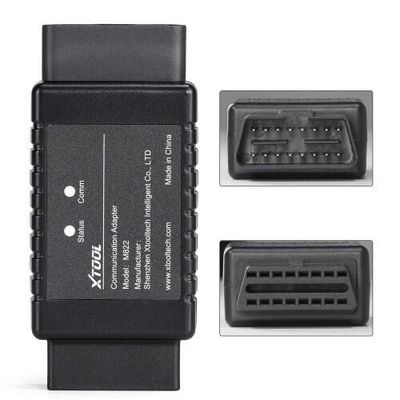

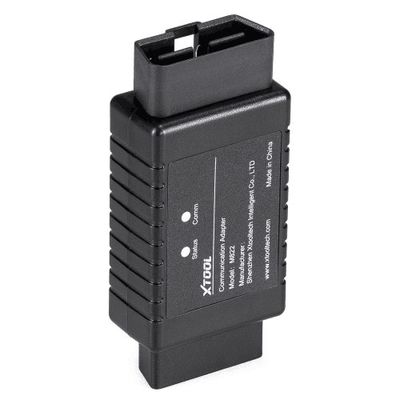

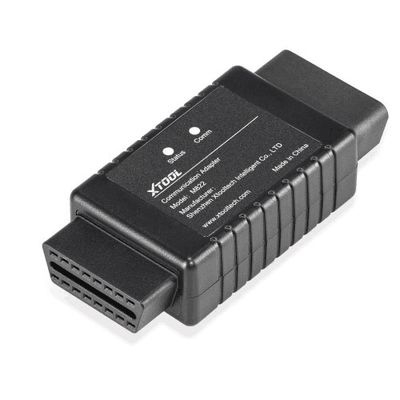

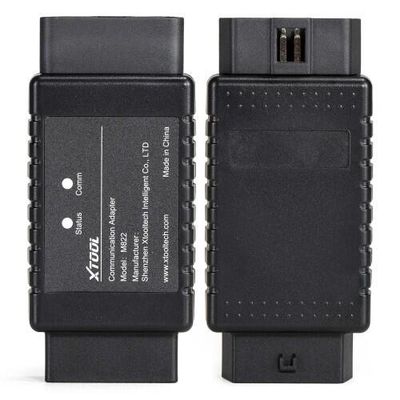

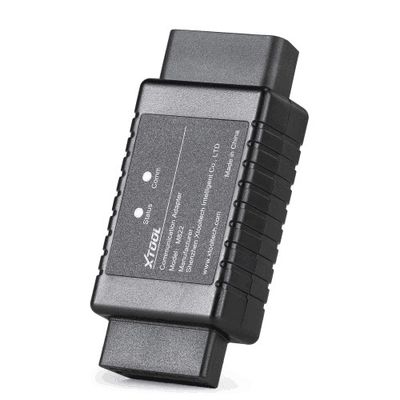

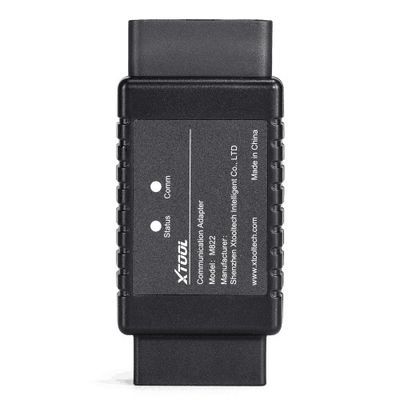

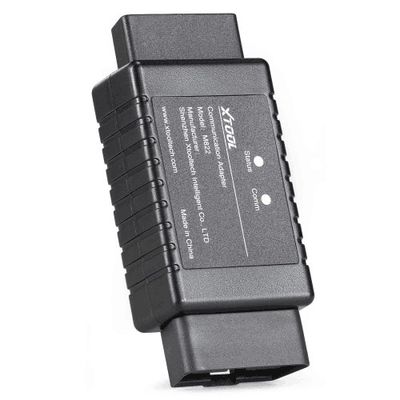

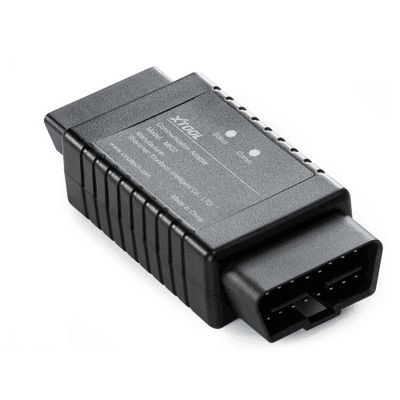

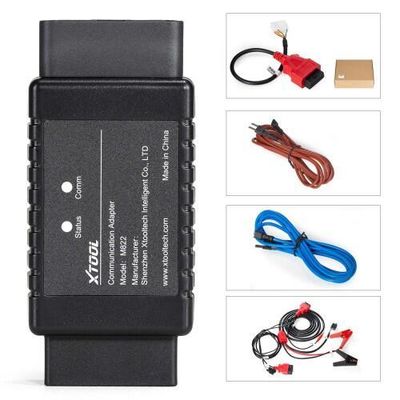

XTOOL M822 TOYOTA Adapter funktioniert mit KC501/ KS-1 Emulator für X100PAD3/X100PAD Elite/X100MAX für Toyota 8A All Key Lost Programmierung

Beschreibung des Produkts

XTOOL M822 Adapter Schlüssel Programmierer für Toyota 8A/Mercedes-Benz Alle Tasten verloren Arbeit mit XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Mit M822 TOYOTA Adapter, Sie können bis zu 65% der Berechnungszeit sparen, oder Sie sparen, den Schlüssel-Emulator hunderte Male ein- und auszuschließen.

Werkzeuge, die Sie brauchen:

XTOOL Tablet (Nimm XTOOL X100PAD Elite als Beispiel XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Hauptkabel und OBD2-16-Anschluss

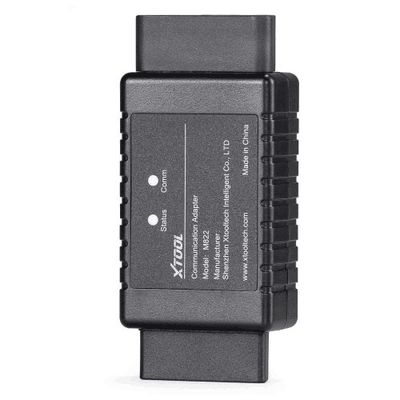

M822 Kommunikationsadapter

Toyota 8A Spezialisierter Kabelgurt

KC100 Schlüsselprogrammierer

KS-1 Toyota Schlüssel Emulator

Netzwerkverbindung

Unterstützte Modelle:

2014 bis 2019

Für Toyota Levin
Für die Corolla
Für RAV4
Für den Prado
Für Land Cruiser
Für den Camry
Für Highlander
Für Reiz
Für Sienna
Für Hiace
Für Hilux
Für Crown Kluger
Für Aygo mit IMMO-Box F3-F4-K6-S6

Anmerkung:Dies ist nicht kompatibel mit amerikanischen Modellen mit Chip-Knopfen. Für diese Modelle verwenden Sie bitte die Reset IMMO-Funktion, die auf X100PAD3/X100PAD Elite/X100MAX unterstützt wird.

Anschlussmethode

Anschließen über OBD:

KC100/KC501 über USB an das Gerät anschließen und eine KS-1 vorbereiten
Das Gerät (oder die VCI-Box) mit dem M822-Adapter mit dem Hauptkabel verbinden.
Verbinden Sie das Toyota-Kabel mit dem Fahrzeug über den OBD-Anschluss.
Nehmen Sie den Batterieclip aus dem Auto und verbinden Sie mit ihm das Kabel an die Batterie.
Nehmen Sie die Sicherung aus der Sicherungskiste und stecken Sie das Kabel ein.
Finden Sie den 12V Gleichspannungs-Mannanschluss vom Toyota-Kabel und verbinden Sie ihn mit dem 12V Gleichspannungs-Mannanschluss vom Hauptkabel.

Anmerkung:

Für verschiedene Modelle ist die Anschlussmethode möglicherweise unterschiedlich. Manchmal ist ein Verlängerungskabel erforderlich und die Sicherung kann unterschiedlich sein.Bitte überprüfen Sie die XTOOL-Tabletten für detaillierte Verkabelungsdiagramme, wenn Sie sie mit dem Fahrzeug und der Sicherungsanlage verbinden..

Anschluss an die Bank:

KC100/KC501 über USB an das Gerät anschließen und eine KS-1 vorbereiten
Verbinden Sie den Immobilizer mit dem Kabel der Toyota Bank.
Verbindet das Hauptkabel und das Toyota-Benkkabel über den M822-Adapter.
Verbinden Sie den 12 V Gleichstromadapter mit dem Hauptkabel.

Wie macht man alle Schlüssel verloren für Toyota 8A mit M822:

1. Öffnen Sie die Toyota Software (V26.90 oder höher) und gehen Sie durch diese Menüs: Durch Typ All blade Key lost ((8A). Danach wird dieses Menü angezeigt.
2. Wählen Sie Lesen von Immobilizer-Daten aus. Es wird Sie aufmerksam machen, wenn Sie sich mit dem Netzwerk verbinden möchten, und Ihnen dann mitteilen, wie Sie sich mit dem Fahrzeug verbinden sollen. Bitte überprüfen Sie das "Verkabelungsdiagramm" für eine detaillierte Verbindung.
3. Nachdem Sie das Fahrzeug ordnungsgemäß angeschlossen haben, klicken Sie auf "OK" und das Gerät wird die Daten aus dem Immobilizer extrahieren. Dies dauert nicht länger als 3 Minuten.
4. Nachdem die Daten gelesen wurden, können Sie die Datendatei benennen und in den Ordner Adapter/Toyota speichern.
5Bitte trennen Sie den M822-Adapter und stellen Sie das Fahrzeug wieder in den ursprünglichen Zustand.
6. Stellen Sie sicher, dass der KC100/KC501 angeschlossen ist und der KS-1 bereit ist und das Gerät noch mit dem Netzwerk verbunden ist, und klicken Sie dann auf das Menü "Generate 8A simulated key".und wählen Sie die Datendatei aus, die Sie zuvor gespeichert haben.
7. Wählen Sie die Schlüsselposition aus. Bitte beachten Sie, dass alle Positionen eine ID darin haben, aber nur einige von ihnen entsprechen einem registrierten Schlüssel. Normalerweise (wenn keine Schlüssel gelöscht wurden),Schlüsselposition 1 oder 2 haben einen registrierten Schlüssel im Inneren.
8. Verbinden Sie die KC100 oder KC501 mit dem Gerät und stecken Sie die KS-1 in den Slot. Der emulierte Submaster-Schlüssel wird generiert.
9. Nachdem der emulierte Schlüssel generiert wurde, überprüfen Sie bitte, ob der emulierte Schlüssel verwendet werden konnte. Falls nicht, wiederholen Sie bitte Schritt 6-8, und denken Sie daran, in eine andere Schlüsselposition zu wechseln. Um den emulierten Schlüssel zu überprüfen,Nehmen Sie den Chip aus dem nicht programmierten Schlüssel, legen Sie die KS-1 in die Nähe des Zündschalters, stecken Sie den Schlüssel ein und sehen Sie, ob das Auto eingeschaltet werden kann.
10. Wenn der Schlüssel verwendet werden könnte, gehen Sie bitte zu OBD Programmierungsfunktion . Mit einem emulierten Sub-Master-Schlüssel ist der Rest des Prozesses derselbe wie das Hinzufügen eines Schlüssels.Wir schlagen vor, zuerst die Anzahl der registrierten Schlüssel zu überprüfen..
Hinweis: Der emulierte KS-1 wird nicht als registrierter Schlüssel angezeigt, so dass er nicht auf den Schlüsselnummern angezeigt wird.
11. Klicken Sie auf "Einen Schlüssel hinzufügen", überprüfen Sie die Anzeige, die erscheint, legen Sie dann den KS-1 in die Nähe des Zündschalters und stecken Sie den neuen Schlüssel (ohne Chip) in den Zündschalter ein und schalten Sie ihn ein.
12. Wenn der Immobilizer-Anzeiger ständig leuchtet, schalten Sie die Zündung aus, nehmen Sie den neuen Schlüssel, installieren Sie den Chip in den neuen Schlüssel, setzen Sie den Schlüssel in den Zündschalter.Nicht einschalten..
13. Jetzt wird der Immobilizer-Indikator blinken. Warten Sie etwa 1 Minute, und sehen Sie, ob der Indikator schlägt. Wenn der Indikator schlägt, dann ist der Schlüssel hinzugefügt worden, und der Prozess abgeschlossen. Wenn nicht,Bitte wiederholen Sie Schritt 11-13.
14Nach Abschluss des Tests überprüfen Sie erneut die Nummern der Schlüssel und vergleichen Sie sie mit den früheren Ergebnissen, um zu sehen, ob der Schlüssel für das Fahrzeug registriert wurde.

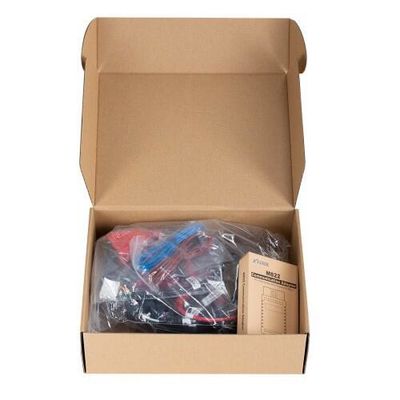

Packungsliste:

1 PC x XTOOL M822 TOYOTA Adapter
