XTOOL M821 M822 Mercedes-Benz Adapter funktioniert mit KC501/X100 Pad3/X100 Max Key Programmer für Mercedes-Benz Alle Schlüssel Verloren

Beschreibung des Produkts

XTOOL M821 M822 Adapter Arbeiten mit KC501/X100 Pad3/X100 Max Schlüssel Programmierer für Mercedes-Benz Alle Schlüssel verloren

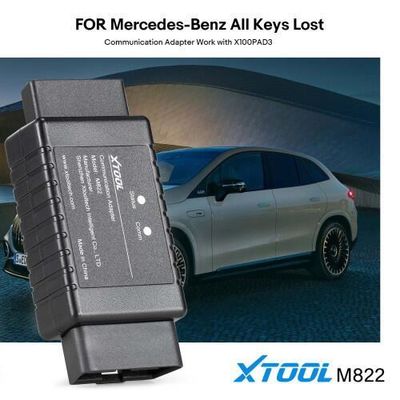

XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapter wird zur Fertigstellung und Optimierung aller Schlüsselverlorenen Programmierung für mehrere Mercedes-Benz Module verwendet. Mit dem M821 Adapter,Sie können so viel wie 65% der Berechnungszeit auf dem Prozess sparen, oder sparen Sie das Stecken des Schlüssel-Emulators Hunderte Male ein und aus.

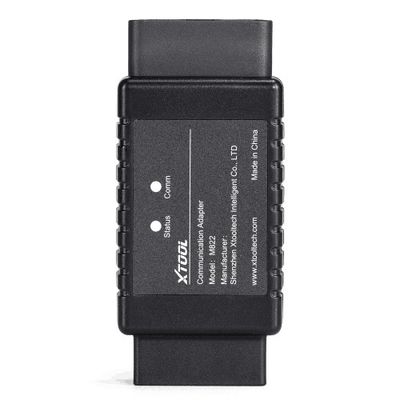

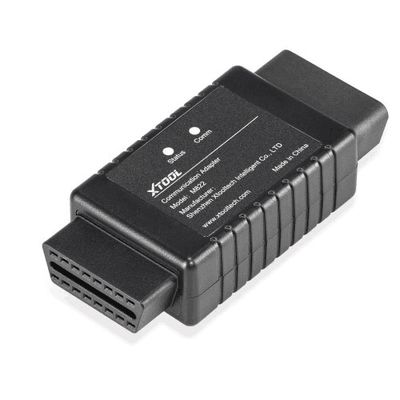

XTOOL M821 Adapter Eigenschaft:

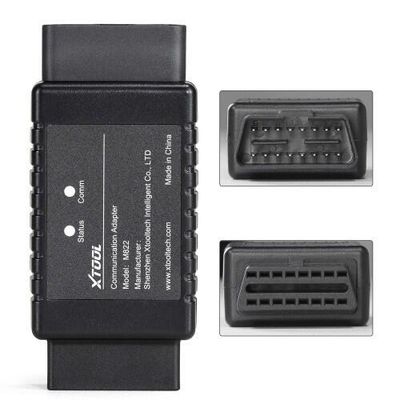

1. OBD-16-Anschluss: Wird zum Anschließen an ein J1Z02_BENZ-Kommunikationskabel oder zum Anschließen an EIS/EZS-Module über DuPont-Kabel verwendet.
Achtung: Verbinden Sie nicht direkt mit dem OBD-Anschluss des Fahrzeugs.
2. Statuslicht: Zeigt den Stromzustand des Adapters an. Wenn die roten Lichter an sind, zeigt dies an, dass der Strom eingeschaltet ist.
3. Comm Light: Zeigt den Kommunikationsstatus des Adapters an. Wenn die blauen Lichter eingeschaltet sind, zeigt dies an, dass der Adapter mit dem Tablet kommuniziert.
4. DB15-Anschluss: Wird zum Hauptkabel von XTOOL-Tabletten verwendet.
Anmerkung: Bevor Sie den Anschluss an den M821-Adapter herstellen, trennen Sie bitte den OBD2-16-Anschluss vom Hauptkabel.

Hinweis:
1Ich muss mit XTOOL arbeiten.KC501,PAD3,PAD3 SE
2Bitte aktualisieren Sie zuerst Ihre Mercedes-Benz-Schlüssel-Software auf die neueste Version 27.10
3. Mercedes-Benz alle Schlüsselverlorenen Programmierfunktionen sollten online durchgeführt werden. Bitte stellen Sie sicher, dass Sie beim Verarbeiten eine Verbindung zu einem Tischnetzwerk herstellen.



XTOOL M821 Adapter-Verbindungsmethode

1. KC501 über USB mit dem Gerät verbinden.
2Verbinden Sie den Mercedes-Benz IR Emulator mit KC501.
3. Trennen Sie den OBD2-Anschluss vom Hauptkabel und schließen Sie anschließend das Gerät (oder die VCI-Box) mit dem M821-Adapter mit dem Hauptkabel an.
4Schließen Sie die 12V-Stromversorgung an das Hauptkabel an.
5. Verbinden Sie das EIS/EZS-Modul mit dem M821-Adapter mit dem J1K02_BENZ-Kabel. Bitte überprüfen Sie das Gerät nach den Verbindungsdetails.
Anmerkung: Bitte überprüfen Sie die Bilder im Gerät, wenn Sie den M821-Adapter und das EIS/EZS-Modul über das J1K02_BENZ-Kabel anschließen.
Anmerkung: Der Mercedes-Benz IR-Emulator sollte während des Betriebs in den Schlitz des Moduls angeschlossen werden.
Anmerkung: Bei Geräten, die mit einer VCI-Box ausgestattet sind, schließen Sie den M821-Adapter mit der VCI-Box über das Hauptkabel an und halten Sie die VCI-Box über Bluetooth mit dem Gerät verbunden.
Sie können die Verbindungsdetails für solche Geräte im Gerät überprüfen.

XTOOL M821 Adapter unterstützen EIS-Module

W164 (alte) W166 (alte) W204 (neu)
W164 ((NEU) W216 W221 W211

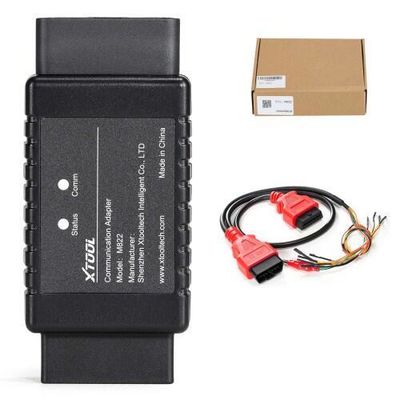

Packungsliste:

1 Stück x Mercedes-Benz AKL Adapter

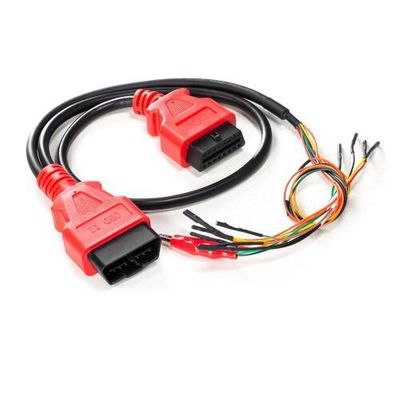

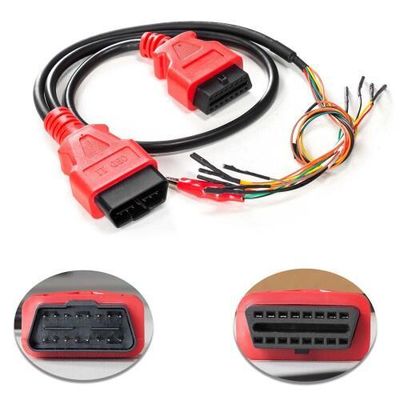

1pc x J1K02_BENZ Drahtgurt
1pc x M821 Schnelle Anleitung
