GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Getriebe Daten Lese-/Schreibadapter für DQ250, DQ200, VL381, VL300, DQ500, DL501 Kompatibel mit PCMTuner, Kess V2, PCMFlash, KTMBench usw.

GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Getriebedaten Lese-/Schreibadapter für DQ250, DQ200, VL381, VL300, DQ500, DL501 Kompatibel mit PCMTuner, Kess V2, PCMFlash, KTMBench usw.

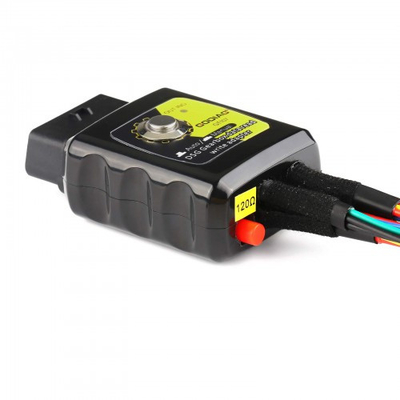

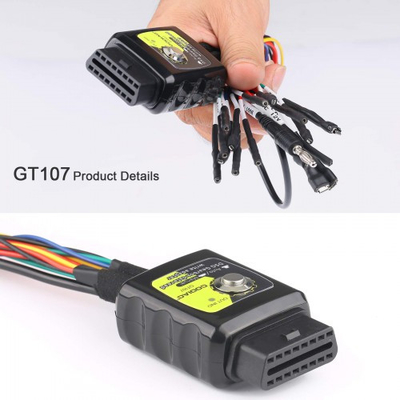

GODIAG GT107 ECU IMMO Kit ist ein DSG-Getriebe-Verbindungsadapter. DSG-Getriebe-Wartungsingenieure können DSG-Getriebe-ECUs klonen, diagnostizieren und reparieren und auch Daten für DSG-Getriebe-ECUs über PCMFlash und Kess V2 usw. lesen, schreiben und anpassen. Dieser Adapter verfügt über eine automatische und manuelle Auswahl für die PCMFlash-Software. Für das Lesen und Schreiben von Daten können Sie "Auto" wählen, und für die Diagnose können Sie "Manuell" wählen. Für andere Software wie kessv2, DQ200, DQ250, DQ500 können Sie auch "Manuell" wählen.
Darüber hinaus kann der Adapter mit der Autobatterie direkt DSG-Getriebedaten lesen und schreiben, und Sie können den Kommunikationsstatus während des Datenlese- und -schreibvorgangs deutlich überprüfen.

Highlights:

1. DSG-Getriebedaten lesen/schreiben
2. Funktioniert für DQ250, DQ200, VL381, VL300, DQ500, DL501
3. Kompatibel mit PCMTuner, Kess V2, PCMFlash, KTMBench usw.
4. Einfacher Anschluss und schnelle Reaktion

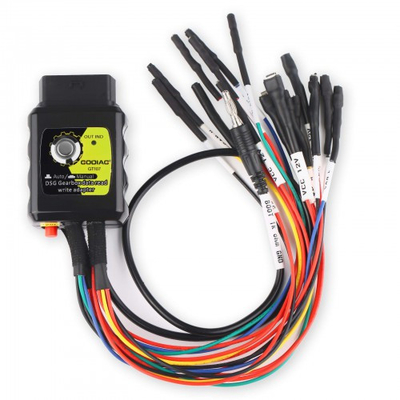

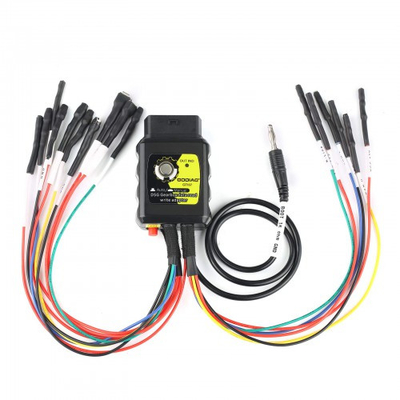

GODIAG GT107 DSG Getriebedaten Adapter unterstützt den Anschluss von:

Renault DC0/DC4 Gen2
Honda LUK UDCT
DQ200 (0AM) [WR/CK]
DQ250C (02E) [RD/WR/CK]
DQ250E/F (02E) [WR/CK]
DQ200MQB/G2 (0CW) [WR/CK]
DQ250MQB (0D9) [WR/CK]
VL300/V30 (01J/0AN) [WR/CK]
VL381 (0AW) [WR/CK]
DL501/G2 (0B5) [WR/CK]
DQ500 (0BH/0BT) [RD/WR/CK] beim direkten Anschluss lesen.
DQ200/MQB/G2 Boot (MICRO) [RD/WR/CK]
DQ200/MQB/G2 Boot (EEPROM) [RD/WR]
DQ250E/F/MQB Boot (MICRO) [RD/WR/CK]
DQ250E/F/MQB Boot (EEPROM) [RD/WR]
VL300/V30 BSL (FLASH) [RD/WR/CK]
VL300/V30 BSL (EEPROM) [RD/WR/CK]
VL381 Boot (MICRO) [RD/WR/CK]
VL381 Boot (EEPROM) [RD/WR]
DL501/G2 Boot (MICRO) [RD/WR/CK]
DL501/G2 Boot (EEPROM) [RD/WR]

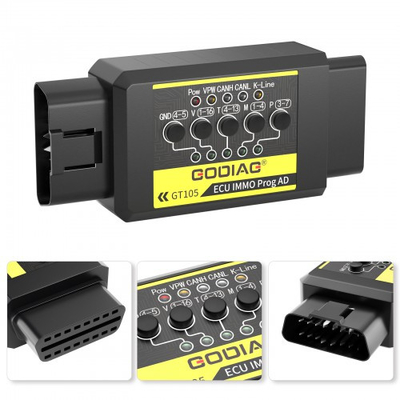

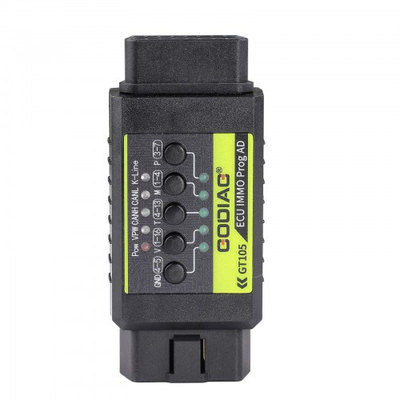

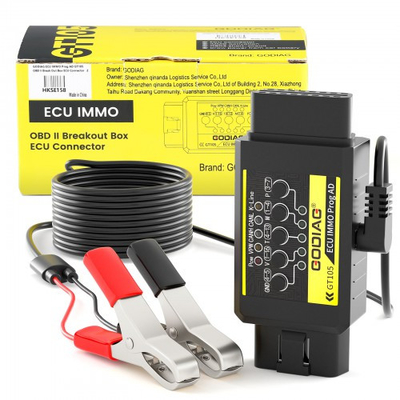

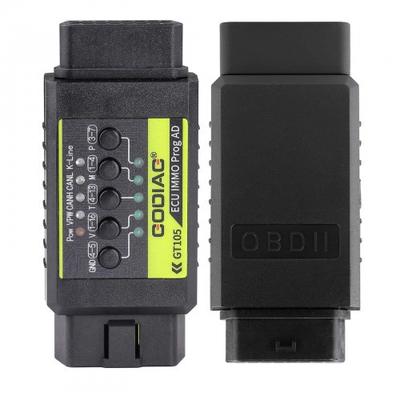

GT105 ECU IMMO Prog Adapter Eigenschaften:

- Eine vollständige Protokoll-ECU-Verbindungsleitung für die Leistungsanpassung der ECU-Programmierung
- OBD2 unabhängige PIN 4 Karosserie GND, PIN 5 Signal GND für die spezielle Programmierung einiger Module.
- PIN4 und PIN5 können zwischen Kurzschluss und Nicht-Kurzschluss umgeschaltet werden.
- Standard OBD2 unabhängige PIN4, PIN5.
- Reiner Kupfer-Buchsenanschluss unterstützt wiederholtes Einsetzen und Entfernen und hat eine lange Lebensdauer.
- Batterieclip behandelt mit umweltfreundlichem Salzsprühverfahren, mit einer Dicke von 0,5 mm.

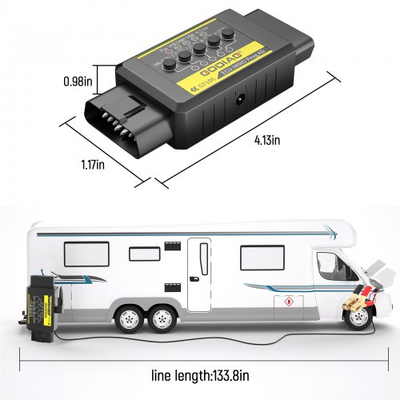

- Das DC-Autobatteriekabel verwendet ein 0,75 mm² 2-adriges Mantel-Kabel, das die DC5.5*2.5/ DC5.5*2.1-Schnittstelle unterstützt.
- Der DC-Anschluss hat eine rückstellbare 7A-Sicherung.
- DC-Stromanschluss, dedizierter Laborstromanschluss.
- OBD2 Universal-Jumper von guter Qualität.

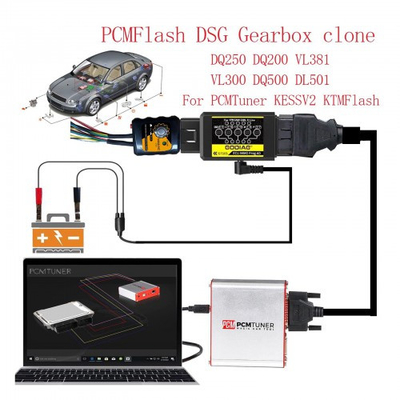

Anschlussdiagramm:





Anschlussdiagramm & Bedienung:

Verwendet mit PCMtuner


Einfache Bedienung:
1. Verbinden Sie Godiag GT107 mit der Getriebe-ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
2. Verbinden Sie Godiag ECU IMMO Prog AD und schließen Sie eine 12V 2A DC-Stromversorgung an.

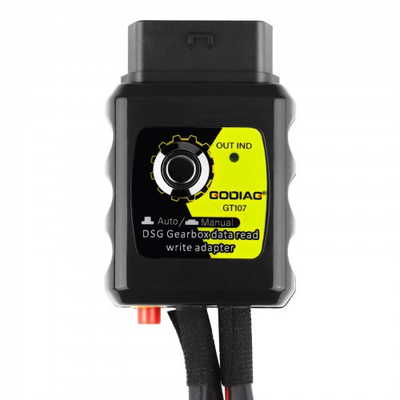

3. Der GODIAG GT107 analoge Zündschalter befindet sich im Modus “Auto”, wenn er nicht gedrückt wird, und im Modus “Manuell”, wenn er gedrückt wird (Hinweis: Bitte wählen Sie den entsprechenden Modus in der Software zum Lesen der Daten).
4. Verbinden Sie PCMFlash, PCMTuner J2534passthru.
5. Verbinden Sie den Computer, um die Software zu öffnen und “Auto” auszuwählen.

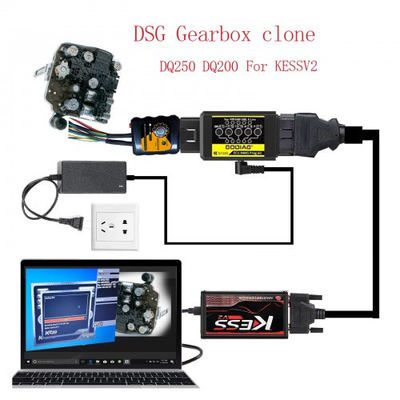

Verwendet mit KESSV DQ200, DQ250, DQ500:

Einfache Bedienung:
1. Verbinden Sie Godiag GT107 mit der Getriebe-ECU DQ250, DQ200, DQ500.
2. Verbinden Sie Godiag ECU IMMO Prog AD und schließen Sie die Fahrzeugbatterie oder eine 12V 3A Stromversorgung an.
3. Verbinden Sie das kessv2-Gerät und drücken Sie den Schalter des GT107, um ihn in den Zündmodus “Manuell” zu schalten.
4. Verbinden Sie den Computer, um die Software zu öffnen.

Verwendung im Auto:

Einfache Bedienung:
1. Verbinden Sie Godiag GT107 mit der Getriebe-ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
2. Verbinden Sie den Godiag ECU IMMO Prog AD und schließen Sie die Fahrzeugbatterie an.
3. Der Godiag GT107 analoge Zündschalter befindet sich im Modus “Auto”, wenn er nicht gedrückt wird, und im Modus “Manuell”, wenn er gedrückt wird (Hinweis: Bitte wählen Sie den entsprechenden Modus in der Software zum Lesen der Daten).
4. Verbinden Sie PCMFlash, PCMTuner J2534passthru.
5. Verbinden Sie den Computer, um die Software zu öffnen und “Auto” auszuwählen

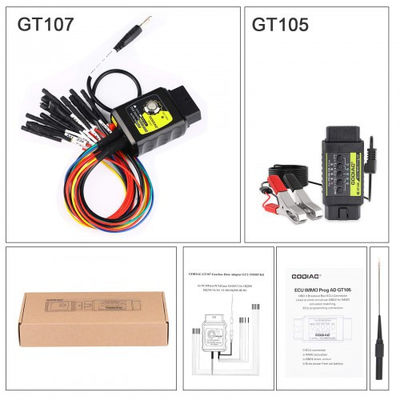

Paket beinhaltet:

1pc x Godiag ECU IMMO Prog AD
1pc x DSG Adapter
1pc x Netzkabel mit Batterieklemme
1pc x Sonde
